高分解能XRD
エピタキシャル結晶の格子定数測定
X線回折は、エピタキシャル層などの薄膜材料の研究に特に有効です。結晶格子定数の精密測定法によって、エピタキシャル層と基板の格子の格子不整合を高精度に決定できます。 バブルメモリー用の磁性ガーネット薄膜や、LED、高速トランジスター、赤外線検出器など重要なエレクトロニクス製品に用いられるドープされたヒ化ガリウム薄膜などのエピタキシャルデバイスにおいて、格子定数の整合/不整合は重要な要素です。高温X線回折測定を行い、温度に対して格子定数をプロットすることにより、熱膨張係数を求めることもできます。

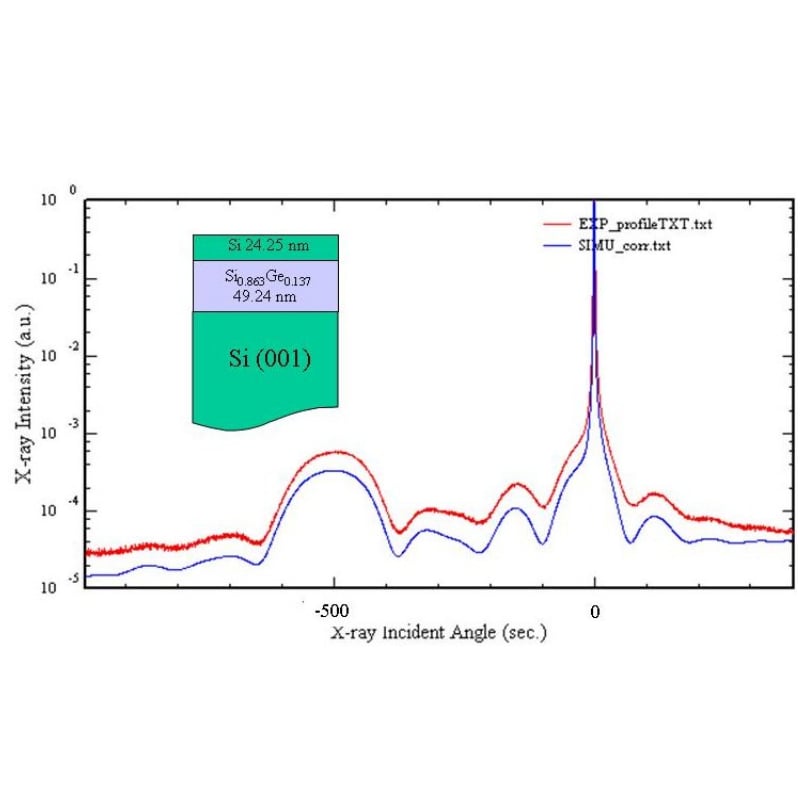

高分解能ロッキングカーブ測定は、エピタキシャル合金膜の組成と厚さを高精度に調べるためによく用いられます。これら情報は、測定されたロッキングカーブを、X線動的回折理論を用いてシミュレートまたはフィッティング、あるいはそれら両方を行うことによって得られます。様々な解像度の光学系を利用できるリガクのX線回折装置SmartLabは、このような目的に最適です。SmartLabの光学系は、モジュール方式を採用しているため、ユーザーは目的に応じて選んだ光学素子を容易に交換できます。入射側の素子としてはGe(220)×2、Ge(220)×4、Ge(400)×2、Ge(440)×4モノクロメーターなど、受光側にはGe(220)×2モノクロメーターなどがあります。これらの光学モジュールは、制御用のコンピューターによって自動認識され、調整も自動で行われます。自動可変受光スリットも使用可能です。
アプリケーションノート
以下のアプリケーションノートは、この分析手法に関連しています。
-
TA6020 - 高真空下での発生ガス分析による ハードディスクの潤滑膜(保護膜)の評価
-
BATT1010 - 正極材NCM焼成時の相変化挙動の調査
-
B-XRD3005 - Multiple hkl法による薄膜の残留応力評価
-
B-XRD2038 - Rθアタッチメントを用いた8インチ基板上金属膜のフルマップ評価
-
B-XRD2034 - ロッキングカーブ測定による III-V族窒化物薄膜のツイスト幅評価
-
B-XRD2032 - 2次元検出器を用いた微小角入射広角X線散乱法によるポリプロピレン製品の配向状態評価
-
B-XRD2031 - ロッキングカーブによる単結晶基板の反り評価
-
B-XRD2030 - X線反射率法による 金属薄膜の膜厚の面内均一性評価
-
B-XRD2027 - ロッキングカーブ測定による 単結晶基板の結晶方位の面内均一性評価
-
B-XRD2026 - 広域逆格子マップによる 面内異方性基板上のエピタキシャル膜の評価
-
B-XRD2024 - 1次元検出器モードを用いた III族窒化物薄膜の高速逆格子マップ測定
-
B-XRD2023 - 2次元検出器を用いた微小角入射広角X線 散乱法による有機薄膜の結晶相同定
-
B-XRD2021 - 1次元検出器モードを用いた SiGeエピタキシャル薄膜の高速逆格子マップ測定
-
B-XRD2020 - 2次元検出器を用いた固体酸化物型 燃料電池材料の結晶相・配向状態評価
-
B-XRD2009 - インプレーンX線回折法による 単結晶基板上の有機薄膜の結晶方位評価
-
B-XRD2007 - インプレーンX線回折法による 有機薄膜の結晶成長過程の考察
-
B-XRD2006 - インプレーン逆格子マップによるエピタキシャル膜および極薄バッファー層の結晶方位評価
-
B-XRD2005 - インプレーンX線回折法によるラビング処理ガラス基板上の有機薄膜の結晶方位評価
-
B-XRD2003 - インプレーンX線回折法による 磁性薄膜の結晶系評価
-
B-XRD2001 - ロッキングカーブ測定によるIII族窒化物薄膜の 結晶性(チルト・ツイスト)評価
-
B-XRD1063 - 反射・透過X線回折測定による 高分子フィルムの配向状態の観察
