XtaLAB Synergy-R

回転対陰極線源搭載 超高速・超高精度 単結晶Ｘ線構造解析装置

単結晶X線回折分析のための強力で高速なシステム

XtaLAB Synergy-Rは、XtaLAB Synergyシリーズのマイクロフォーカス回転対陰極型Ｘ線線源搭載モデルです。多数の納入実績を持つ高輝度Ｘ線発生装置MicroMax007シリーズの最新型MicroMax007HFMRと、新型人工多層膜ミラーとを組み合わせた、微小焦点型高輝度Ｘ線源 PhotonJet-Rを搭載。XtaLAB Synergy-Sの約12倍強力なＸ線を照射することが可能です。高輝度Ｘ線源（PhotonJet-R）、高速・高精度ゴニオメーター、高速読み出しHPC検出器（HyPix-6000）を組み合わせることにより、超高速・超高精度測定を実現。自動構造解析と相まって、あなたの研究スピードを加速します。
蛋白質結晶や微小結晶などからの微弱な回折線の測定や、高分解能が必要な精密構造解析の測定にも威力を発揮します。

見積りを請求する 製品について質問する カタログ
XtaLAB Synergy-R high flux rotating anode X-ray diffractometer - full cabinet doors open XtaLAB Synergy-R high flux rotating anode X-ray diffractometer - with HyPix Arc-150 closeup XtaLAB Synergy-R high flux rotating anode X-ray diffractometer - full cabinet with HyPix Arc-150

XtaLAB Synergy-R 概要

より強く

  • PhotonJet-Rの回転対陰極線源は出力1 .2 kW、実効焦点φ70 μmにより、圧倒的な輝度を実現しています。
  • XtaLAB Synergy-Sに比べ約12倍の強度のＸ線ビームを照射します。
  • これまで測定を諦めていた10 μm程度の極微小サンプルの測定も可能にします。

より速く

  • 高輝度Ｘ線とシャッターレス測定の組み合わせにより、測定時間が大幅に短縮。より多くの試料が測定可能となるため共用装置としても最適です。1試料あたりのランニングコストも下がります。
  • AutoChemとの組み合わせにより、スクリーニングから構造解析までのトータルタイムを大幅に短縮します。
  • XtaLAB Synergy-Sで1週間かかる測定も、 XtaLAB Synergy-Rでは1日足らずで終了します。

より幅広く

  • Cu線源以外にもMo線源、Ag線源の搭載も可能です。高圧測定や高分解能測定など、幅広いアプリケーションに対応します。
  • 蛋白質結晶やディスオーダー構造を含む結晶など高角側の回折線が出にくいサンプルも、高輝度Ｘ線と1光子検出型ハイブリッドピクセル検出器の搭載により高角側の回折線を検出することが可能となりました。
  • 高輝度なＸ線、高角まで移動可能な2θ軸、高精度な検出器により、精密構造解析の測定にも最適です。
  • フィラメント交換に要する時間はわずか45分。高いメンテナンス性によりダウンタイムを最小限に抑えます。

XtaLAB Synergy-R 特長

2波長線源PhotonJet-DWを搭載。波長の異なる線源を1台のシステムに搭載したXtaLAB Synergyパッケージの最上位機種です。
超高速・超高精度測定
高輝度X線源、高速読み出しが可能な最新型検出器、高速・高精度ゴニオメーターの組み合わせにより、超高速・超高精度測定を実現します。
より小さい結晶にも
回転対陰極線源からの強力なX線と、ノイズを極めて低く抑えることで微小な回折も正確に検出可能なハイブリッドフォトンカウンティング（HPC）検出器により、微結晶の測定に大きな力を発揮します。
より安全に
人間工学に基づいた筐体設計と安全回路により、最高レベルの安全性を有しています。
より難しい結晶にも
電動可変の発散角最適化ビームスリット（オプション）により、大きな格子を持った結晶、双晶結晶、インコメンシュレート相の測定に威力を発揮します。
より早く
AutoChemとの組み合わせにより、スクリーニングから構造解析までのトータルタイムを大幅に短縮します

XtaLAB Synergy-R 仕様

製品名 XtaLAB Synergy-R
手法 単結晶Ｘ線回折
用途 広範囲の単結晶の高速構造解析
主要コンポーネント 微小焦点型高輝度Ｘ線源 PhotonJet-R、HPC検出器（HyPix）、kゴニオメーター

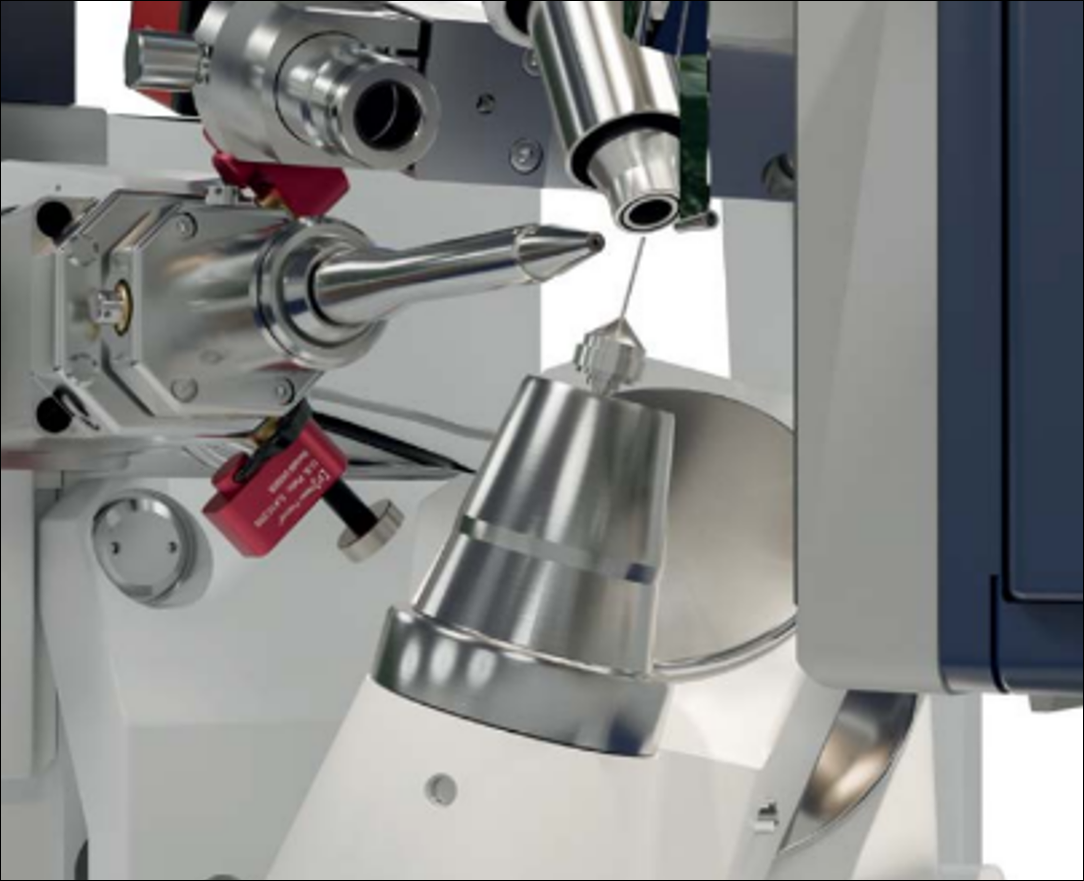

オプション Oxford Cryostream、Cobra、XtalCheck-S、Intelligent goniometer head、など
制御(PC) 外部PC, MS Windows® OS, CrysAlisPro ソフトウェア
本体寸法 1300 (W) x 1875 (H) x 850 (D) (mm)
重量 600 kg (本体)
電源 単相 200-230V, 30A-40A（ブレーカー容量）
