TMA8311

熱機械分析装置

荷重による物質の変形を温度の関数として測定

TMAは、物質の温度をプログラムに従って変化させながら、圧縮、引張、曲げ、ねじりなどの非振動的な荷重を加えて、その物質の変形を温度の関数として測定する方法と定義され、試料を加熱または冷却した際の試料の形状変化を検出する手法です。
TMAの測定方法には、荷重条件と対象となる試料の形状に応じて、圧縮荷重、引張荷重、ペネトレーション、3点曲げの4種類の測定モードがあります。圧縮荷重モード、引張荷重モードでは、膨張量から膨張率・膨張係数を求めることができます。

TMA8311 特長

示差方式による高精度測定
検出機構に由来する熱膨張・収縮がキャンセルできる示差膨張方式を採用しています。低膨張材料や薄い試料の熱膨張・収縮にも、高精度かつ再現性の高い測定を実現しています。
拡張性にすぐれた多目的測定システム

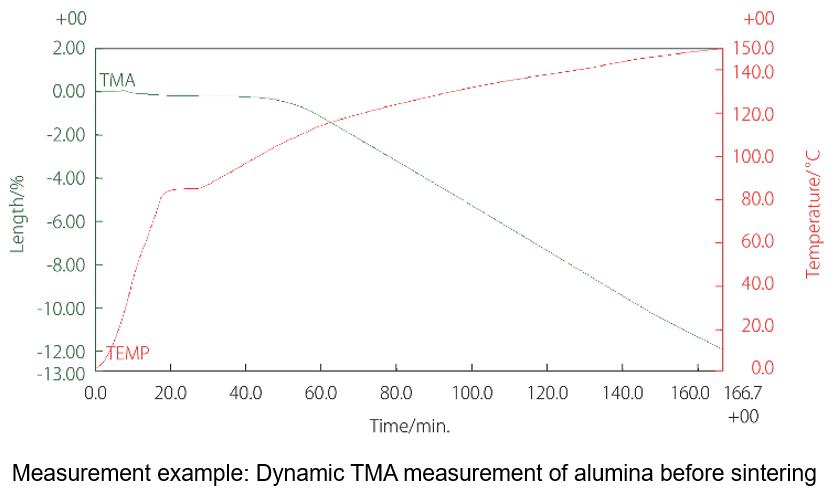

アタッチメントの交換だけで、圧縮・引張・ペネトレーション・3点曲げなど多種類の測定が可能です。荷重は一定荷重のほか等速度荷重モード(圧縮又は引張荷重を一定速度で変化させる)・sin波状周期荷重モード(一定の周波数で圧縮・引張荷重を加える)が設定できます。
交換可能な冷却オプション

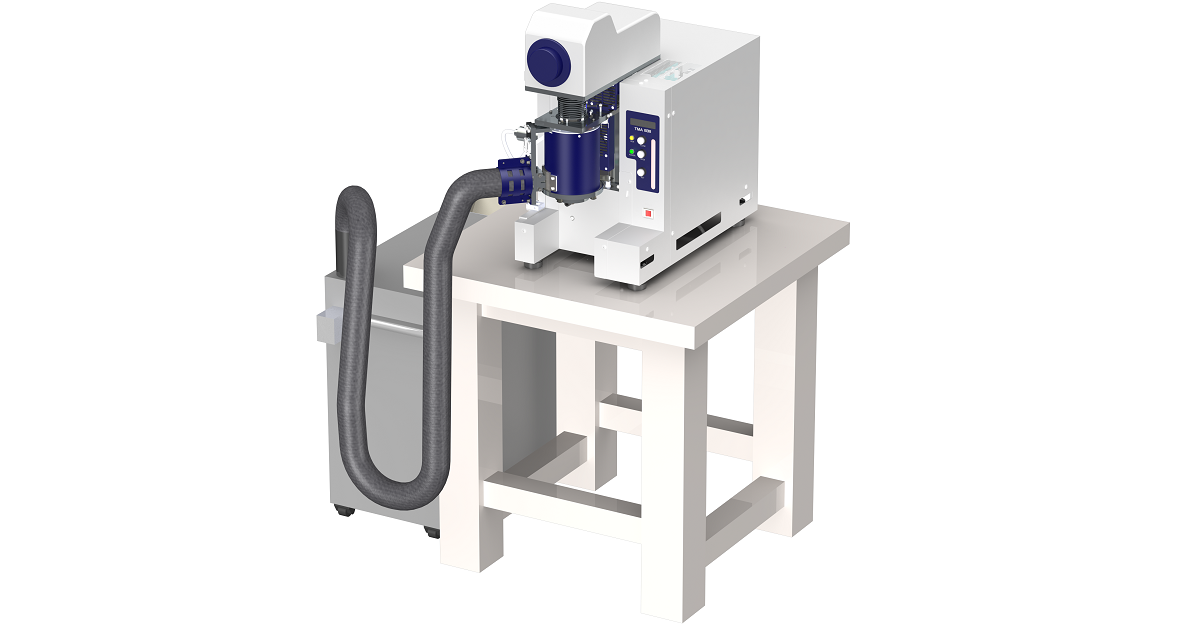

測定目的と温度範囲に応じて冷却ユニットを選択できます。各冷却ユニットの付け外しも簡単で、測定シーンに合わせて交換可能です。
広範な試料サイズに柔軟対応
示差方式では最大直径9mm長さ20mmの試料サイズが測定できます。
小型電気炉の採用で加熱冷却速度を大幅にアップ
温度応答性に優れた小型電気炉の採用により100℃/min(1100℃まで)という高速昇温を実現しました。また、付属冷却ファンを装備し高速冷却も実現しています。

TMA8311 仕様

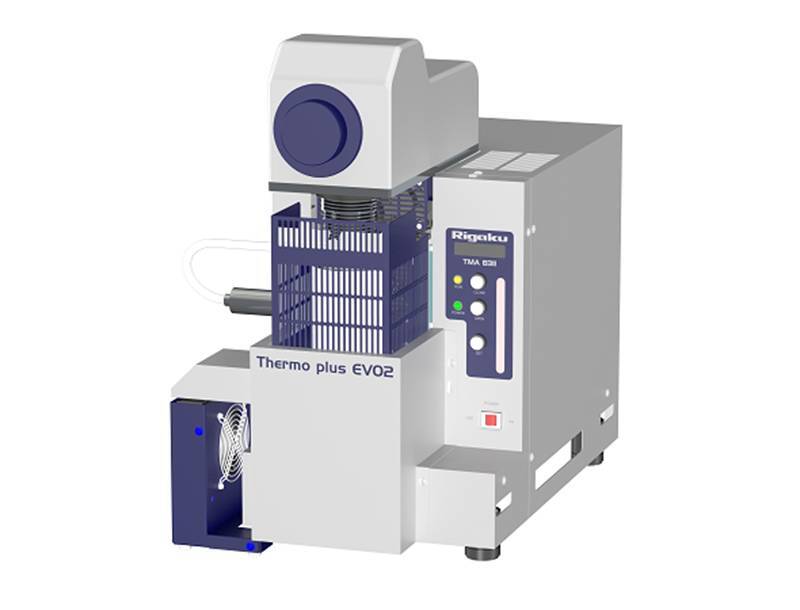

モデル名 Thermo plus EVO2 TMA8311
装置名 熱機械分析装置
測定方法 圧縮荷重法、引張荷重法、ペネトレーション法 他
本体部/検出方法 示差膨張方式、全膨張方式
標準試料サイズ 測定アタッチメントによる

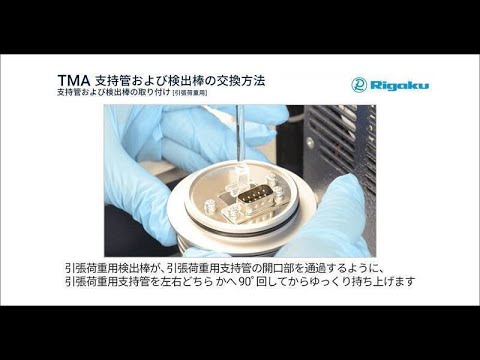

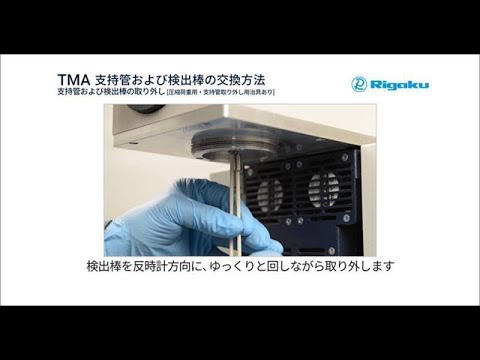

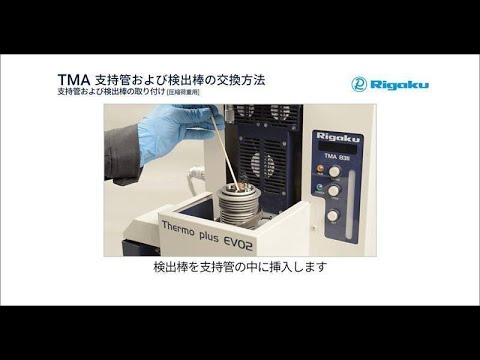

検出棒・支持管材質 SiO2、Al2O3
最大荷重 1000mN
測定温度範囲 標準型 室温~1000℃
高温型 室温~1500℃
LN2冷却型 -150~600℃
電気冷却型 -70~600℃
昇温速度(最大) 100℃/min. (低温炉:20℃/min.)
TMAフルスケール 5000μm
荷重モード 1.一定荷重(圧縮又は引張方向に最大1000mN、1mNステップ)
2.等速度荷重(圧縮又は引張方向に1~500mN/minの速度で最大1000mNまで)
3.sin波状周期荷重(振幅1~1000mN、周波数0.01~1Hz)
オプション 冷却ユニット(電気冷却-70~600℃、液体窒素自動供給冷却-150~600℃)
装置寸法 380(W) x 580(H) x 580(D)(mm)
重量(本体) 30kg
電源 1Ø, AC100-120V/200-240V 50/60Hz 15A
測定雰囲気 空気・不活性ガス・減圧・水蒸気
