STAvesta/HUM-Auto
高濃度水蒸気雰囲気STA（TG-DSC）
水蒸気雰囲気で容易にTG-DSC測定が可能な熱分析装置
STAvesta/HUM-Autoは熱重量-示差走査熱量測定装置と水蒸気発生装置を組み合わせて水蒸気雰囲気でTG-DSC測定を行う装置です。相対湿度制御と露点制御を切り替え使用できるHUM-Autoと接続することで、設定湿度に応じて各種温度を自動制御し、温度プログラムと連動した湿度制御にも対応します。
STAvesta/HUM-Auto 概要
STAvestaの基本性能についてはSTAvestaページをご参照ください

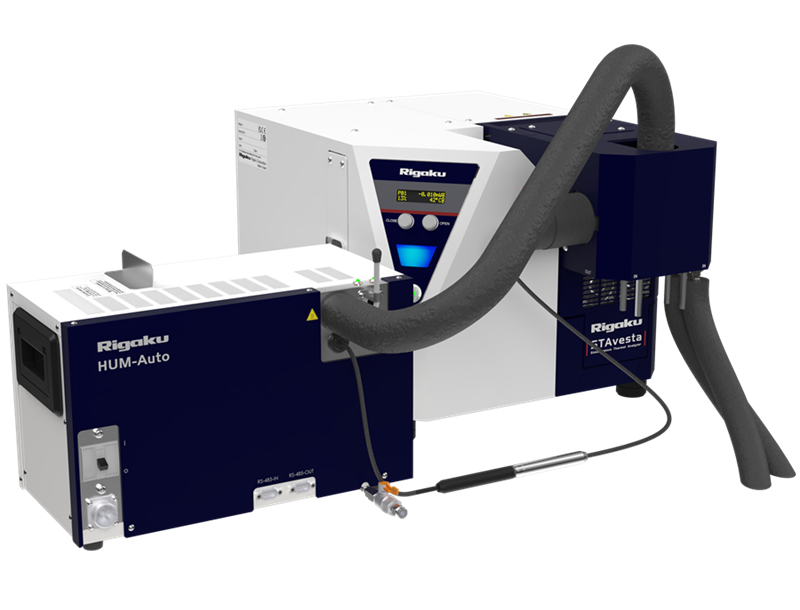

STAvesta/HUM-Autoは、STAに水蒸気発生ユニットを接続することで、水蒸気を含む湿度制御下でTG-DSC測定を行うシステムです。水蒸気導入を考慮した傍熱型電気炉と恒温化構造により、結露を抑制しながら安定した湿度雰囲気を形成し、湿度条件が試料の質量変化や熱挙動に及ぼす影響を評価できます。
HUM-Autoは、設定湿度に応じて水槽温度、トランスファーチューブ温度、サーキュレーター温度を自動制御します。相対湿度制御と露点制御を切り替えて使用でき、温度プログラムと連動した湿度制御にも対応します。特別な設備を必要とせず、ガスボンベなどに接続して使用できるため、既存の測定環境にも導入しやすいシステムです。

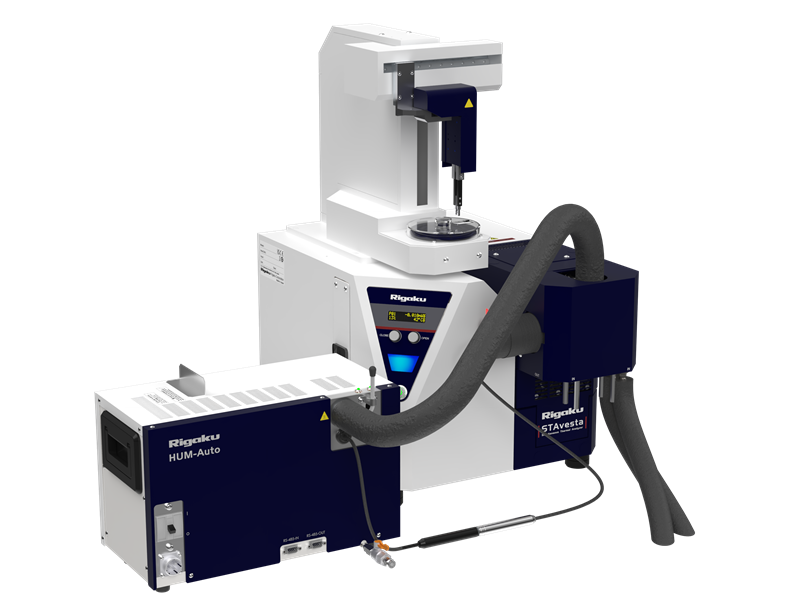

また、オートサンプルチェンジャーを接続することで連続測定にも対応でき、湿度制御下での測定効率向上に貢献します。
電気炉は他のSTA同様、全7種類の電気炉との交換が可能で、測定目的に応じて幅広い使用が可能です。
STAvesta/HUM-Auto 特長
水蒸気雰囲気下でのTG-DSC測定に対応
最高80℃、90%RHの水蒸気雰囲気下でTG-DSC測定が可能です。湿度条件を制御しながら、吸湿、脱水、加水分解、湿潤雰囲気下での熱分解など、湿度が関与する試料の質量変化と熱挙動を評価できます。
結露を抑えた安定した湿度雰囲気
水蒸気導入を考慮した傍熱型電気炉を採用し、電気炉およびトランスファー部を恒温化することで、炉内や配管部での結露を抑制します。高湿度条件でも安定した水蒸気雰囲気を維持し、再現性の高い測定をサポートします。
HUM-Autoによる湿度条件の自動制御
HUM-Autoは、目標湿度に応じて水槽温度、トランスファーチューブ温度、サーキュレーター温度を自動で制御します。ソフトウェア上で相対湿度または露点を設定するだけで目的の湿度条件に到達でき、複雑な温度設定を個別に調整する手間を低減します。
測定目的に応じた湿度表示・制御
相対湿度制御と露点制御の切り替えが可能で、測定目的や試料の特性に応じて適切な表示・制御方法を選択できます。また、測定・解析ソフトウェアから温度プログラムと連動して水蒸気濃度を設定できます。
導入しやすく、幅広い測定に対応
コンプレッサーなどの特別な設備を必要とせず、手持ちのガスボンベなどに接続して使用できます。導入ガス流量の制御やMFC OFF温度機能により効率的な運用が可能です。また、測定目的に応じた電気炉交換やオートサンプルチェンジャーによる連続測定にも対応できます。
STAvesta/HUM-Auto 仕様
| モデル名 | Thermo plus EVO3 STAvesta/HUM-Auto | |
|---|---|---|
| 装置名 | 高濃度水蒸気雰囲気熱重量-示差走査熱測定装置 | |
| 天秤方式 | 水平差動型示差熱天秤（TG-DSC） | |
| 測定温度範囲 | 室温～1,400°C | |
| 昇温速度（最大） | 20°C/min | |
| 試料量（最大） | 1g（容量90μL） | |
| TGレンジ | ± 500mg | |
| DSCレンジ | ± 600mW (100°C) ± 1,400mW (1,000°C） |
|
| DTAレンジ | ± 1,000μV | |
| 湿度制御範囲 | 室温～80℃ 5～90%RH | |
| 湿ガス流量 | 200～600mL/min | |
| トランスファーチューブ温度 | 最大110℃ | |
| 水槽温度 | 室温～90℃ | |
| 乾燥ガス流量 | HUM-Auto：200～500mL/min 天秤保護ガス：150mL/min |
|
| 可変安定時間 | 10分以内（10%RH可変で） | |
| 連続使用時間 | 60°C 90%RHにて約100時間 80°C 90%RHにて約40時間 |
|
| 湿度可変方式 | フィードバック型湿度調節方式 | |
| 温度湿度センサー | 湿度センサー 温度センサー 校正精度（湿度） 校正精度（温度） |
高分子型相対湿度センサー 白金抵抗体 ±1.5 %RH（10～95 %RH, 25 ℃） ±0.3 ℃ |
| マスフローコントローラー（内蔵） | Dryガス用、Wetガス（水槽バブリングガス）用 各1台 | |
| 湿度制御方式 | PID制御 | |
| 湿度安定性 | 設定値に到達後、±2 %RH | |
| ガス種 | 乾燥窒素 | |
| バブラー容積 | 300mL | |
| 測定雰囲気 | 湿潤雰囲気 | |
| オプション | オートサンプルチェンジャー（試料数：52個、レファレンス：3個、較正用試料：5個） | |
| 装置寸法 | STAvesta 412(W) x 355(H) x 621(D)(mm) 412(W) x 705(H) x 621(D)(mm) ASC付き HUM-Auto 200(W) x 250(H) x 420(D)(mm) |
|

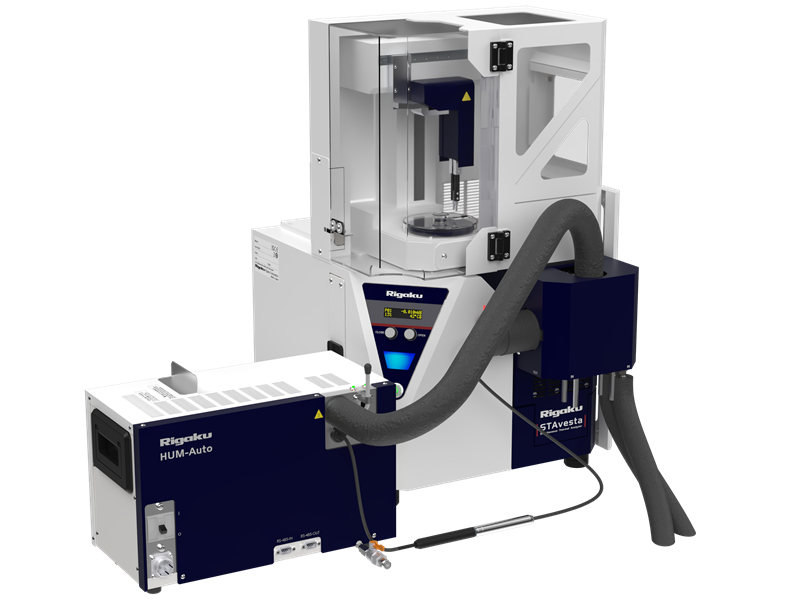

| 重量 | STAvesta 50kg 60kg (ASC付き)、66kg (ASC、安全カバー付き) HUM-Auto 7kg |
|
| 電源 | STAvesta 1Ø, AC100-120V/200-240V, 50/60Hz, 15A HUM-Auto 1Ø, AC100-120V/200-240V, 50/60Hz, 6A |
|
