電子部品アプリケーション

X線CTは、半導体デバイスや電子部品の内部構造を、非破壊で三次元的に可視化します。X線CTにより、はんだ接合部のボイドやクラック、配線・ビアの欠陥、積層構造の位置ずれや剥離、封止樹脂中の空隙や異物、微細構造の形成状態など、さまざまな内部構造上の課題を捉えることが可能です。これらの課題は、接続信頼性の低下、電気特性のばらつき、熱疲労や長期信頼性の問題につながる要因となりますが、断面研磨などの破壊解析では全体像の把握や再現性の高い評価が難しい場合があります。

X線CT画像は、電子部品の設計・開発、製造プロセス評価、ならびに不良解析や信頼性評価において、内部構造と性能・信頼性の関係を明らかにし、課題発生の根本原因を特定するための有効な知見を提供します。

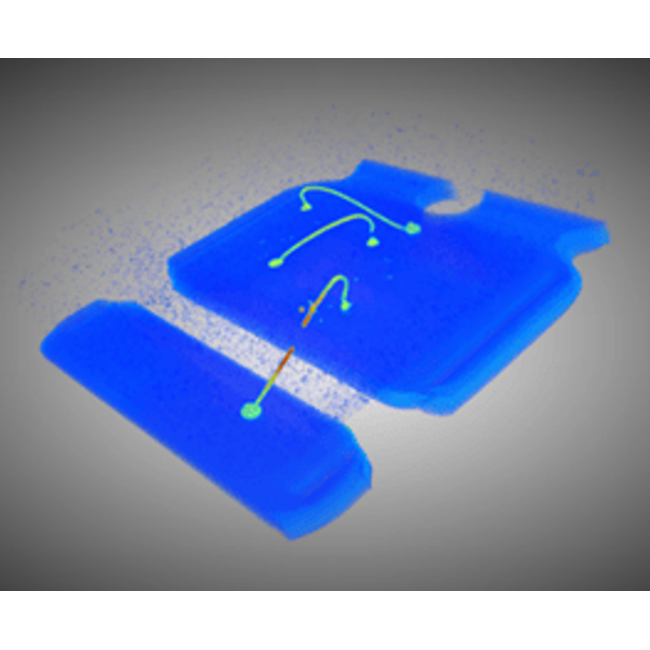

Electronic components2 -  X-ray CT

どのような解析ができますか?

アプリケーション例:

  • LED パッケージの故障部位の特定
  • ボンディングワイヤーの湾曲、高低差、末端のボール形状の3D観察
  • 部品内部のクラック・異物の観察
  • はんだ内のボイドの観察

電子部品への応用例

研究や生産分野における課題にX線CTが利用できるかどうか、応用例をご覧ください。     *英語ページにも例がございます

推奨製品

製薬分野向けリガクCTスキャナ

多様性を求める場合 CT Lab HX

マイクロ解像度で小~中サイズのサンプルをスキャンしたい場合におすすめします

CT Lab HX130 1200w

高解像度かつ高電圧の産業用X線CTを求める場合 CT Lab HV

大型試料から高密度材料まで幅広いサンプルの観察におすすめします

CT Lab HV_rgb-1_bg-none
