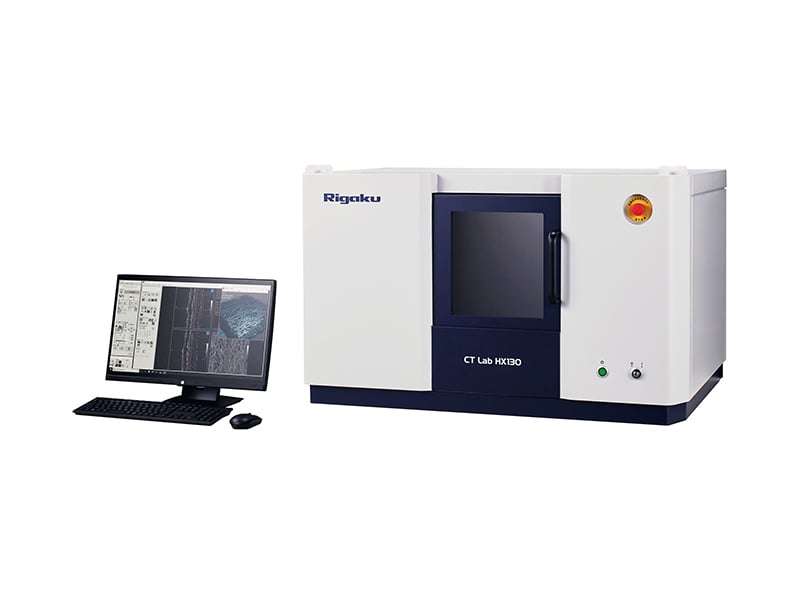

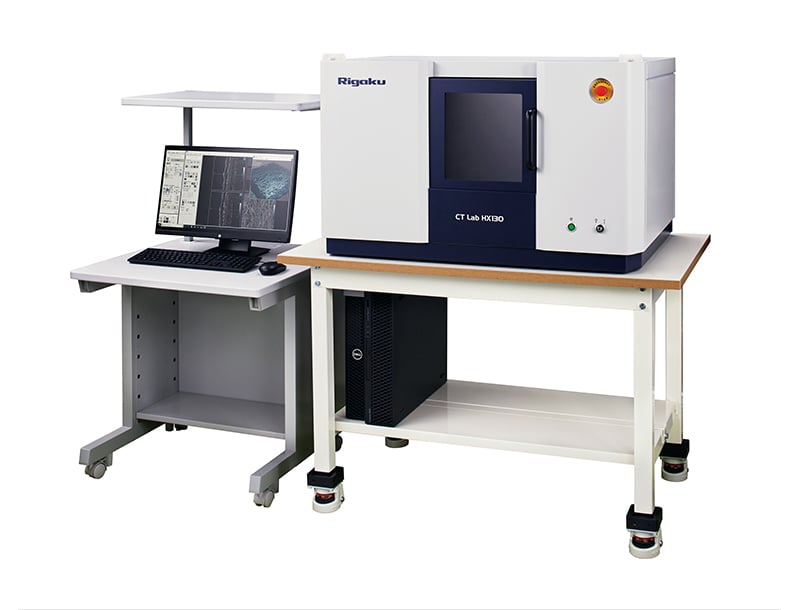

CT Lab HX100 / 130

工業用デスクトップ3DマイクロX線CT
「最速18秒CT撮影」「高解像度1.3/2.1 µm」「φ200×150mm広視野観察」

CT Lab HXは、医薬品、医療用デバイス、生体材料、骨、鉱物、電子デバイス、電池、アルミ鋳物、プリント基板などの多様化する試料に最適な高速/広視野・高解像度を実現した3D CTです。 デスクトップ型で省スペース・省エネルギーで稼働。
「最速18秒CT撮影」「高解像度1.3/2.1 µm」「φ200×150mm広視野観察」を実現した業界最高の3DCTです。

CT Lab HX100 / 130 概要

工業用デスクトップ3DマイクロX線CT
「最速18秒CT撮影」「高解像度1.3/2.1 µm」「φ200×150mm広視野観察」

CT Lab HXは、医薬品、医療用デバイス、生体材料、骨、鉱物、電子デバイス、電池、アルミ鋳物、プリント基板などの多様化する試料に最適な高速/広視野・高解像度を実現した3D CTです。 デスクトップ型で省スペース・省エネルギーで稼働。
「最速18秒CT撮影」「高解像度1.3/2.1 µm」「φ200×150mm広視野観察」を実現した業界最高の3DCTです。

高出力X線源の搭載
デスクトップ型としてクラス最高の高エネルギー(100/130kV)・高出力(20/39W)のマイクロフォーカスX線源を搭載しました。
フォーカスサイズ最小 5μmの高出力X線源は、必要な分解能・出力に合わせ、X線源フォーカスサイズを切り替えることができ、低エネルギーから高エネルギーまでカバーすることができます。

広視野・高解像度を実現

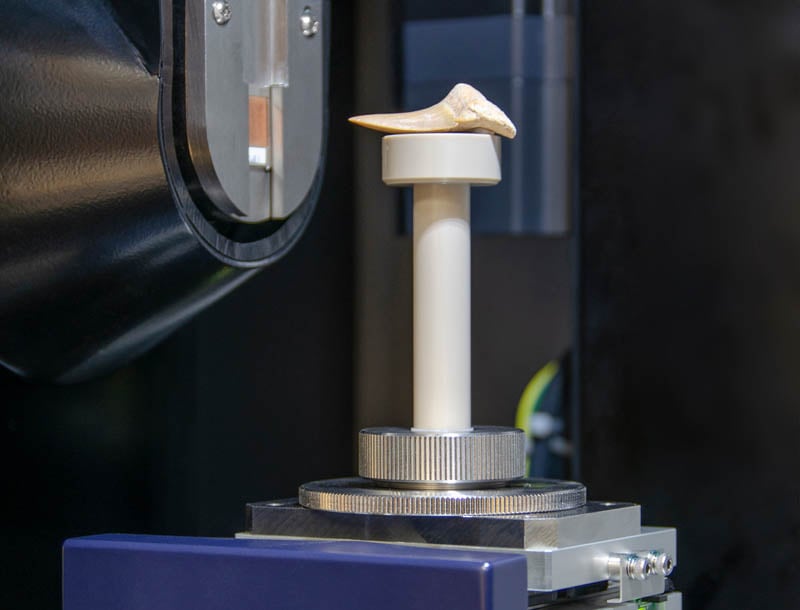

試料観察領域は最小 Φ3.7 / 5mm ~ φ107mmまで選択可能です。オフセットスキャンと画像結合機能(Stitching)を用いることで最大撮影視野は φ200 x 150mmまでの広視野観察を可能としました。
ピクセルサイズ 49.5μmの高精細X線検出器を搭載し、最小 3/4μmの高解像CT撮影を実現しました。

高速撮影 高速画像処理を実現
最速 18秒でCT撮影ができます。また高精細撮影では 57分撮影まで選択が可能です。目的に応じた各種撮影モードを用意しました。従来の連続スキャンの他にステップスキャンモードを搭載し長時間撮影で高解像、高コントラストなデータ取得を実現しました。

簡単な撮影から解析までを実現

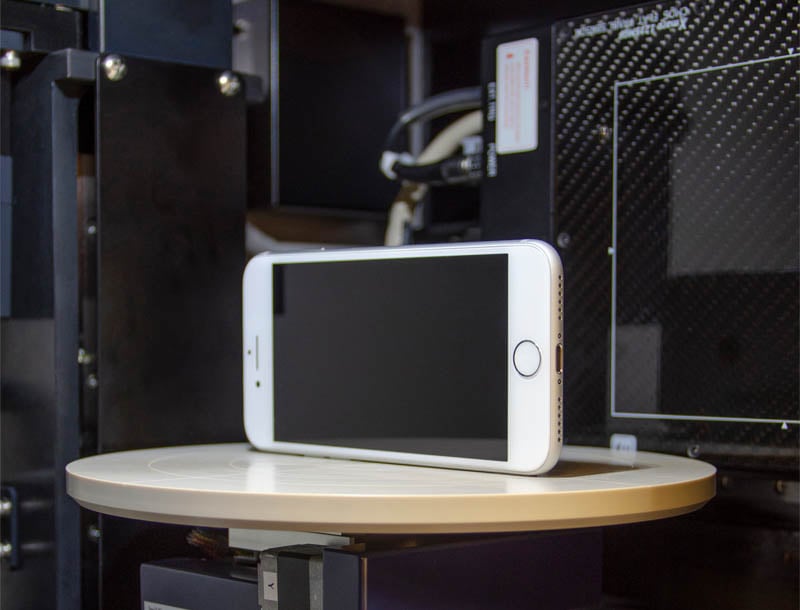

大きなX線防護ガラス窓から試料を直接観察でき、X線透視により撮影位置の設定も用意です。データベースの登録から試料撮影/画像再構成/CT画像解析と簡便かつ高速性を追求。3Dボリュームレンダリングソフトも標準装備しています。

低ランニングコストでX線作業主任者の選任が不要です
所要電源は、100Vコンセント1個で動作。冷却水も不要でメンテナンスが簡単です。またX線作業主任者の資格を持つ作業者も不要です。安全管理が容易な装置です。

CT Lab HX100 / 130 特徴

コンパクトなデスクトップ型で省スペース・省エネルギー
ハイパワーX線源:100/130kV、20/39W
広い視野(FOV):最大 200mmφ
高解像度:最大 1.3 / 2.1μm
高速:最大 18秒/スキャン
オールインワンソフトウェア:画像ブラウザ、画像取得、再構成、断面表示、3Dレンダリングおよび画像解析

CT Lab HX100 / 130 仕様

製品名 CT Lab HX
手法 コンピュータ断層撮影(CT)
用途 強力なデスクトップ3DマイクロX線CT
テクノロジー マイクロトモグラフィー
主要コンポーネント CTの最大X線パワー(100/130kV)
オプション サンプルボードとスティック
制御(PC) 制御PC、MS Windows® 10 OS
本体寸法 980 (W) x 580 (H) x 700 (D) mm
質量 380 kg(本体)
電源 単相 100 V ± 10%, 50/60 Hz
