インテリジェント ゴニオメーター ヘッド v3 (IGHv3)
電動サンプルセンタリングシステム
広範囲のスキャンに対応し、高精度な自動結晶センタリングを行う電動サンプルセンタリングシステム
IGHv3は最新の自動結晶センタリング用ゴニオメーターヘッドです。従来のIGHに比べてスリムな形状を実現しており、さらに広範囲の測定に対応します。また、X線回折によるセンタリングも可能で、微小結晶や液滴中の結晶に対しても、最強の強度が得られるポジションを決定できます。さらに、配線を本体内部に収めることにより、手動ゴニオメーターヘッドおよび他のアタッチメントとの交換が容易になりました。
/Intelligent%20Goniometer%20Head%20v3.png?width=1084&height=881&name=Intelligent%20Goniometer%20Head%20v3.png)
/Intelligent%20Goniometer%20Head%20v3_2.jpg?width=1980&height=1707&name=Intelligent%20Goniometer%20Head%20v3_2.jpg)
インテリジェント ゴニオメーター ヘッド v3 (IGHv3) 概要
多様なセンタリング方法に対応(画像認識・X線回折による自動センタリング、マニュアル操作によるセンタリング)
マイクロループ、マウント上の結晶を画像認識し、自動センタリングが可能です。さらに、X線回折強度に基づいた自動センタリングも行うことが可能で、微小結晶や液滴中の結晶に対して威力を発揮します。
また、画像の任意の箇所をクリックして移動、μmオーダーの指定距離の移動といったマニュアル操作でのセンタリングも可能です。
Synergyシリーズ( Synergy-S, -R, -DW)およびSynergyCustomに搭載可能
UG3搭載の対応機種に搭載可能です。配線はUG3内部に搭載されており、装置導入後も容易に追加することができます。
インテリジェント ゴニオメーター ヘッド v3 (IGHv3) 特長
画像認識による自動センタリング
最新の画像認識技術によって、マイクロループ(マイクロマウント)の存在を検知し、その中の結晶を認識してセンタリングします。ロボットシステムとの組み合わせによる全自動化も可能です。
マニュアル操作にも対応
画像上の自由な位置をクリックして中心へ移動することができます。また、距離を指定しての微調整も可能です。

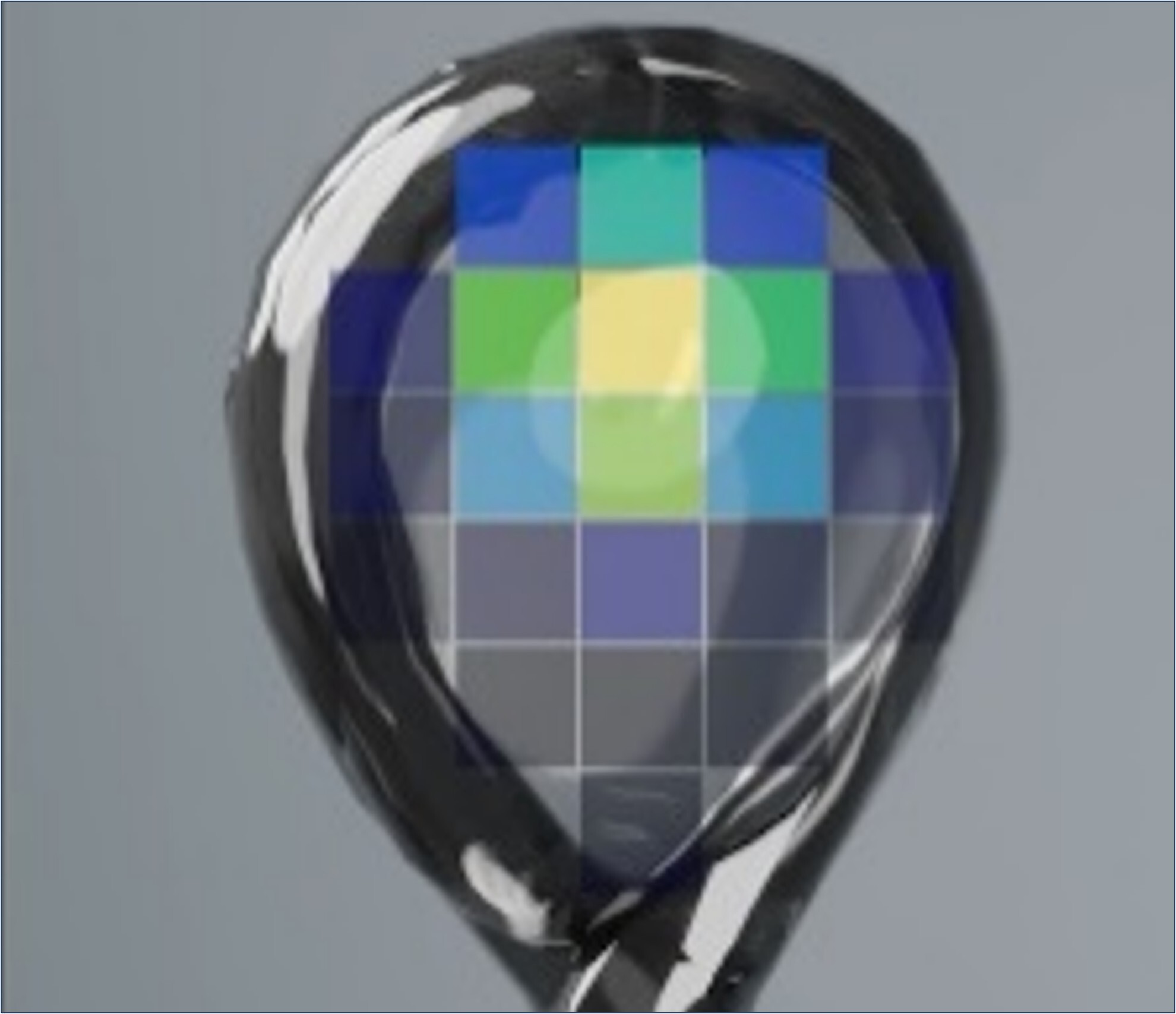

X線回折強度に基づいた自動センタリング機能
ポジションのX線スキャンを行い、最大のX線回折強度が得られる位置を決定します。目視、カメラの画像認識ではセンタリングが難しい微小結晶や液滴中の結晶に対して大きな効果を発揮します。
さらに広範囲の測定に対応
従来製品よりもスリムな形状を実現しました。衝突回避モデルの対応範囲が広がり、広範囲の測定に対応するため、測定時間の短縮につながります。
配線をゴニオメーターに内蔵し、付け替えが容易
配線がゴニオメーターに内蔵されているため、リガクの技術者不在の状況でも安全にかつ容易にIGHv3および通常のゴニオメーターヘッド、その他アタッチメントの付け替えを行うことができます。工具などは不要で、IGHv3をゴニオメーター中心に差し込んで固定するだけで付け替えが完了します。
インテリジェント ゴニオメーター ヘッド v3 (IGHv3) 仕様
対応ピンベース | SPINEまたはALS | |
---|---|---|
センタリング方式 | マニュアル、ポイント&クリック、自動光学センタリング、X線センタリング | |
可動範囲 | X ±1.6mm, Y ±1.6mm, Z ±1.8mm | |
移動速度 | 0.5 mm/s | |
結晶位置決め精度 | < 5 µm | |
サンプル認識方式 | 光学検出 | |
円錐モデルの半値角 | 26° | |
ソフトウェア制御 | CrysAlisPro |
