デスクトップＸ線回折装置を用いた 0.1mass%のアスベストの検出

はじめに

建材や天然鉱物試料のアスベスト含有率が0.1 % 以上と判断される場合、JIS A1481や2006年8月28日付の厚生労働省通達に基づき、必要に応じてX線回折法による定量分析を行うことが定められています。これらの文書では、アスベスト含有率が低いと判定された場合は、ギ酸や塩化カリウム溶液による濃縮を行った後にX線回折法による定性分析を行う手順が記載されています。高速1次元X線検出器を用いると、デスクトップX線回折装置を使用する場合でも、0.1 mass%程度の低含有率のアスベストを、特別な前処理を行うことなく検出できます。

測定・解析例

カルサイト（CaCO3）とアルミナ（Al2O3）の混合粉末に 0.1 mass% のアスベスト（クリソタイル・アモサイト・クロシドライト）をそれぞれ混合した模擬試料を測定しました。図1に示すように、いずれの模擬試料でもアスベストの明瞭なピークが検出されました。回折ピーク幅が広く反射強度の低いクリソタイル混合試料は、3回の詰め替え再現性試験を行いました（図2）。総積分強度を算出したところ、表1のように再現性の良い結果が得られました。

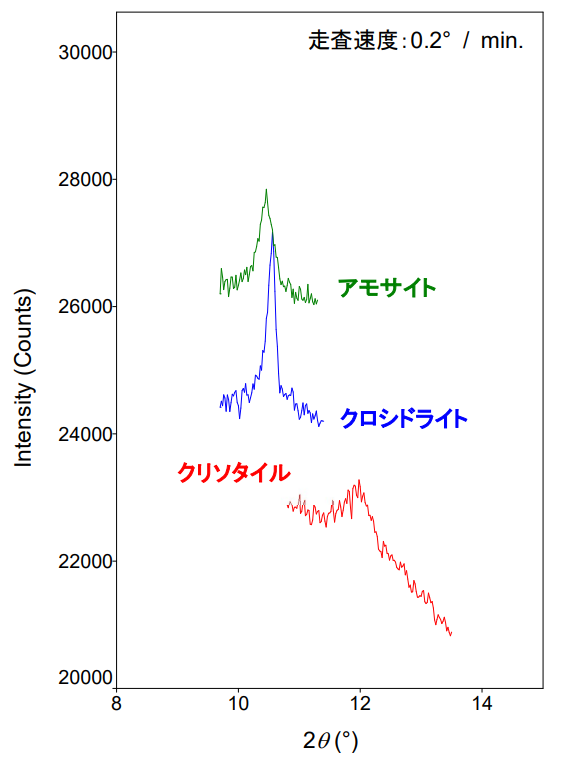

図1　0.1 mass% のクリソタイル・アモサイト・クロシドライト混合試料のX線回折プロファイル（Y軸方向にオフセットをかけています）

図2　0.1 mass% クリソタイル含有試料のX線回折プロファイル（3回詰め替え）（Y軸方向にオフセットをかけています）

表1　0.1 mass% クリソタイル含有試料の詰め替え再現性

推奨装置

• デスクトップX線回折装置　MiniFlex ＋ 高速1次元X線検出器　D/teX Ultra2 ＋ 6試料自動交換装置　ASC-6
• X線分析統合ソフトウェア SmartLab Studio II （Powder XRDプラグイン）

関連製品

MiniFlex

デスクトップＸ線回折装置 MiniFlex
卓上タイプの高性能多目的粉末回折分析装置。

もっと詳しく知る

SmartLab Studio II

X線分析統合ソフトウェア SmartLab Studio II
測定から解析まで、X線分析のすべてをこなす統合ソフトウェア

もっと詳しく知る
