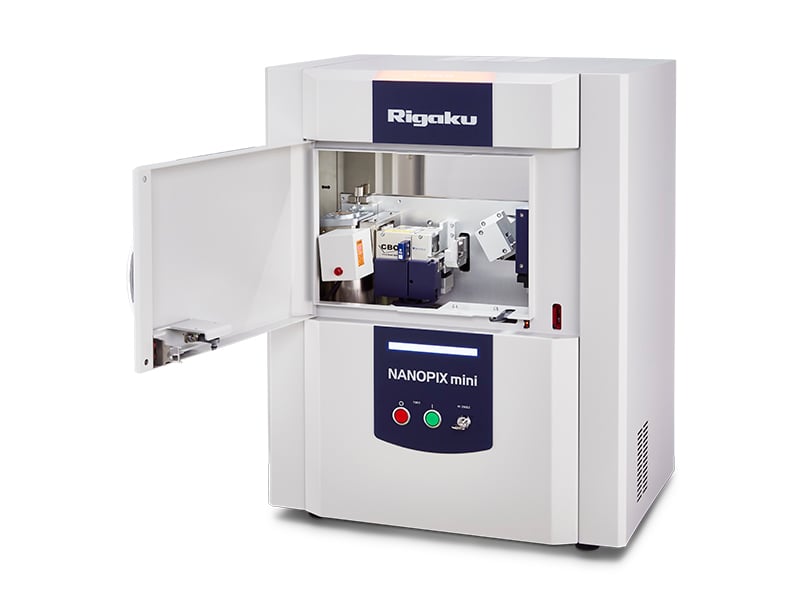

NANOPIX mini

デスクトップ小角Ｘ線散乱測定装置

粒子計測に特化し、使いやすさを追求した卓上型の計測システム

導入しやすいコンパクトな卓上型です。多層膜ミラー、分光結晶、高精度ゴニオメーターといったリガクの要素技術の組み合わせにより、従来は大型の小角散乱専用機でしかできなかった極小角散乱による粒子径分布計測が可能です。

600W出力のラインフォーカスＸ線発生装置を採用し、Bonse-Hart光学系により、小型・コンパクトな筐体ながら実験室系小角Ｘ線散乱測定装置として最高の小角分解能（Q min～0.005 nm^-1）および角度分解能（Δ2θ = 0.00056 deg. （2 arcsec））を実現しました。

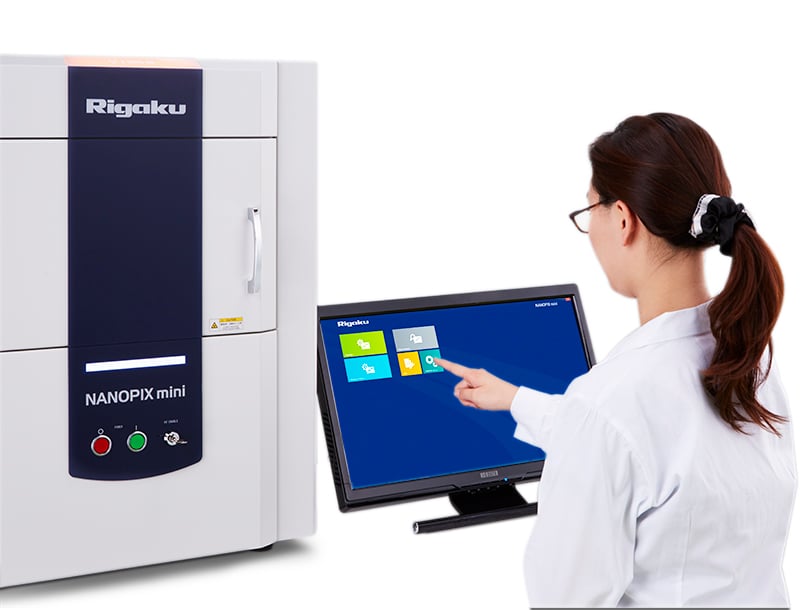

粒子径分布計測に必要な機能に絞り込み、分かりやすいタブレットライクなユーザーインターフェースにより、直感的に操作できます。自動測定モードでは、光学調整や測定が自動的に行われるので、誰でも簡単に粒子径分布が測定できます。

ユーザーによるアッテネーター切り替えや光学系変更は不要です。検査や製造現場などでの使用も想定し、キャピラリーホルダーなど試料周りも使い易く工夫されています。

測定可能粒子サイズは5nm～1000nm。粒子の形状や粒子径分布に関する情報が得られます。

NANOPIX miniは、粒子計測に特化し、使いやすさを追求した卓上型の計測システムです。高い小角分解能を持ち、極々低角度に現れる数100nmの構造情報が得られます。平均粒子径や粒子径分布測定から解析まで、数分から数十分程度で行うことができます。

製品名	NANOPIX mini
テクニック	小角散乱測定装置(SAXS)
用途	平均粒子径や粒子径分布測定から解析
テクノロジー	デスクトップSAXS
主要コンポーネント	Bonse-Hart構成、ラインフォーカス光学系、600 W Ｘ線発生装置
オプション	各種ホルダーとサンプルセル
制御(PC)	外付けPC、MS Windows® OS、NANOPIX miniガイダンス、SmartLAB Studio II
本体寸法	580 (W) x 730 (H) x 500 (D) (mm)
質量	90 kg（コアユニット）
電源	単相 90-110 V, 10 A
