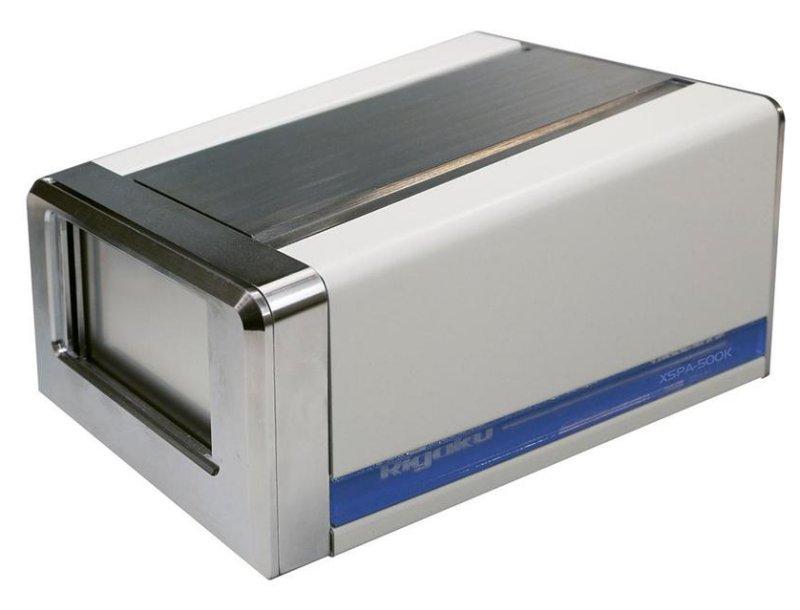

XSPA-500K (Parallel-Type)
放射光施設向け
超高速ハイブリッドピクセル２次元検出器
フレーム全体で境目のない均質な画像データを測定
最新のIC実装技術と制御回路技術
最新のIC実装技術と制御回路技術を組み込んだ、最高性能のフォトンカウンティング型ハイブリッド２次元検出器(HPC)です。
標準56 kfps(2bit)/Burst mode 970 kfps の超高速測定
最新のデジタル制御技術により、標準56 kfps(2bit)/Burst mode 970 kfps の超高速フレームレートを実現。さらに最小40 ns の露光時間による10 Mcpsの計数率(補正後)を実現しました。
XSPA-500K (Parallel-Type) 概要
Burst Mode の採用で、より時間分解能の高い測定を実現
ダイナミックな動的遷移の測定が可能です。
XSPA-500K (Parallel-Type) 仕様
| センサ素材 | Si | |
|---|---|---|
| 検出エリア | 3,029 mm2 | |
| ピクセルサイズ | 76 x 76 um | |
| 計数率 | > 2 x 106 cps / pixel | |
| エネルギー分解能 | < 20 % ( @Cuka ) | |
| フレームレート | 56 kfps ( 2 bit ) / 8500 fps ( 16 bit ) | |
