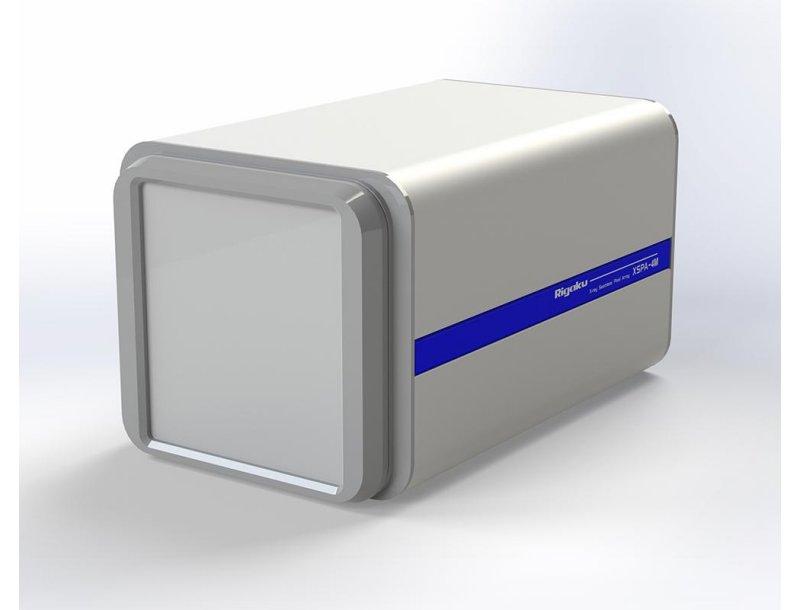

XSPA-4M (Parallel-Type)

放射光施設向け
超高速ハイブリッドピクセル2次元検出器

フレーム全体で境目のない均質な画像データを測定

最新のIC実装技術と制御回路技術

最新のIC実装技術と制御回路技術を組み込んだ、最高性能のフォトンカウンティング型ハイブリッド2次元検出器(HPC)です。

標準56 kfps(2bit)/Burst mode 970 kfps の超高速測定

最新のデジタル制御技術により、標準56 kfps(2bit)/Burst mode 970 kfps の超高速フレームレートを実現。さらに最小40 ns の露光時間による10 Mcpsの計数率(補正後)を実現しました。

XSPA-4M (Parallel-Type) 概要

Burst Mode の採用で、より時間分解能の高い測定を実現

ダイナミックな動的遷移の測定が可能です。

XSPA-4M (Parallel-Type) 仕様

センサ素材 Si
検出エリア 24,211 mm2
ピクセルサイズ 76 x 76 um
計数率 > 2 x 106 cps / pixel
エネルギー分解能 < 20 % ( @Cuka )
フレームレート 56 kfps ( 2 bit ) / 8500 fps ( 16 bit )

XSPA-4M (Parallel-Type) アプリケーションノート

以下のアプリケーションノートはこの製品に関連しています。

XSPA-4M (Parallel-Type) イベント

学会や展示会にご参加の際は、リガクの展示ブースにぜひお立ち寄りください。

現在予定されているイベントはありません。
