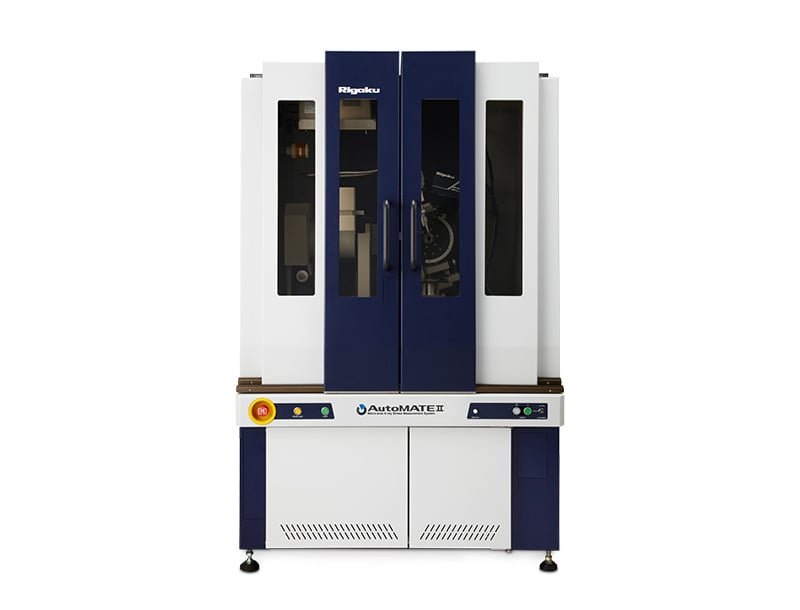

AutoMATE II
微小部Ｘ線応力測定装置
製品の非破壊品質評価を強力にサポートする微小部Ｘ線応力測定装置
高感度・高エネルギー分解能の1次元半導体検出器 D/teX Ultra1000
従来のPSPCの約1.7倍の検出効率。PB比の高いプロファイルの観測ができます。
AutoMATE II 概要
大型重量試料の非破壊残留応力測定

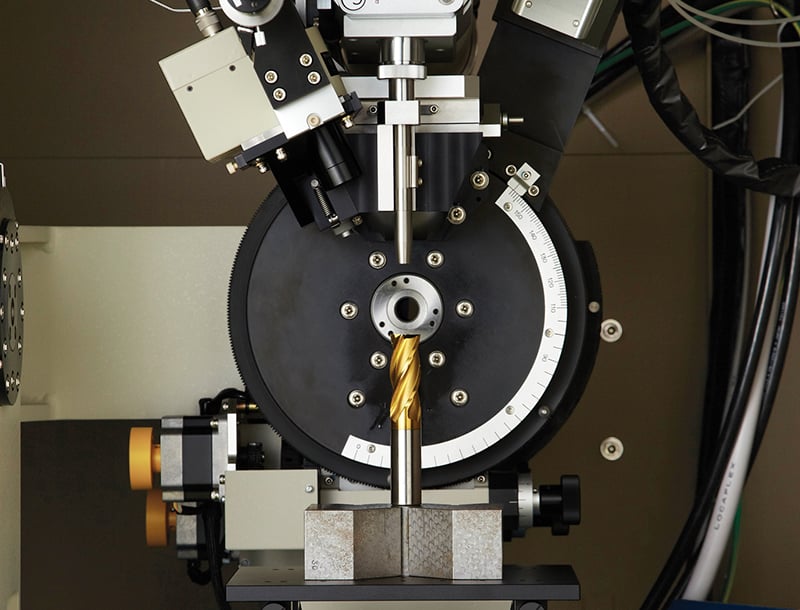

試料水平ゴニオメータを採用しているので、測定中に試料を傾ける必要がなく、大型重量物でも高精度測定が可能です。最大試料サイズ：720(W)×560(D)×540(H)mm
2θ=168°までの高角度回折線測定
ピーニングや焼入材など、ブロードな回折線となる試料の応力測定も精度よくできます。
試料観察機構
CCD付ズーム顕微鏡システムを標準装備。試料の測定位置合わせの遠隔操作ができます。
安全性
インターロック機能付き防Ｘ線カバーを採用。Ｘ線作業主任者(日本)不要のMタイプ（Ｘ線発生中は扉が開かない）と、Ｘ線作業主任者(日本)が必要なMSタイプ（シャッター開放中は扉が開かない）の2タイプから選択できます。
自動XYZステージ（オプション）とティーチング機能で自動マッピング測定＆解析
測定位置(X,Y,Z)の任意指定が可能。測定・解析条件は各測定点ごとに異なる指定が可能。試料を並べておけばサンプルチェンジャーとして使えます。
AutoMATE II 特長
新型の半導体検出器、自動測定機能、大型試料対応で、製品の非破壊品質評価や事故解析を強力にサポートする微小部Ｘ線応力測定装置です。AutoMATE IIは高輝度微小焦点Ｘ線管の採用と，高感度かつ高エネルギー分解能の高速1次元検出器との相乗効果により，微小部の応力分布測定が行えます。その照射面積より平均結晶粒径が，数ミクロン以下の測定に最適です。
AutoMATE II 仕様
| 製品名 | AutoMATE II | |
|---|---|---|
| 手法 | Ｘ線回折（XRD） | |
| 用途 | XRDによる大型および/または重量物の残留応力測定 | |
| テクノロジー | マッピング機能を備えた特殊な2軸Ｘ線回折装置 | |
| 主要コンポーネント | 3 kW密閉型Ｘ線管、1次元半導体検出器 Ultra 1000 | |
| 主なオプション | 自動XYZ軸ステージ、ズーム機能付きCCD顕微鏡 | |
| 制御(PC) | 外部PC、MS Windows® OS | |
| 本体寸法 | 1200 (W) x 1910 (H) x 1320 (D) mm | |
| 質量 | 約 1060 kg（本体） | |
| 電源 | 三相 200 VAC 50/60 Hz, 20 A, 69 kW | |
