付箋紙の熱伝導率測定
アプリケーションノート
B-TA4022
はじめに
多孔質構造を持つことが紙の最大の特性、特徴であり、これは金属、陶磁器、ガラス、プラスチックフィルムなどの素材にない性質で、このことが水を使い、油性のインキで紙に印刷ができ、しかもインキが取れないように定着する理由である。
付箋紙には、通常の紙に対してコート剤が塗布されている。このコート剤は非常に薄く球状の微小な粒子でできており、紙の繊維と異なる化学物質であるため、紙単体と比較すると熱伝導率の性質も異なる可能性がある。付箋紙の熱伝導率は、構成材料からは、約0.13〜0.25 W/m·Kの範囲にあると考えられ、これは断熱材として使われる素材と同程度で、熱を通しにくい性質を持っている。 本アプリケーションでは、TRIDENT/TPS Flexセンサーの薄膜ユーティリティを用い、付箋紙の熱伝導率を評価した。
測定・解析例

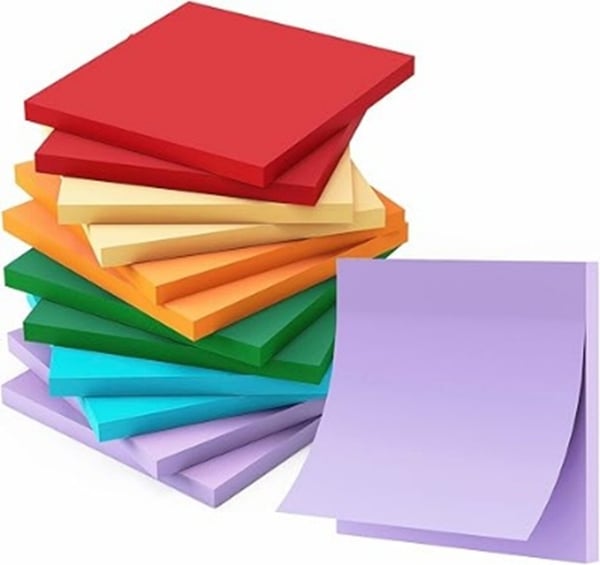

- 測定試料： 市販の付箋紙（87μm）
- 使用装置： 熱伝導率測定装置 TRIDENT/TPS Flexセンサー（薄膜ユーティリティ）
- 測定される熱伝導率： through-plane

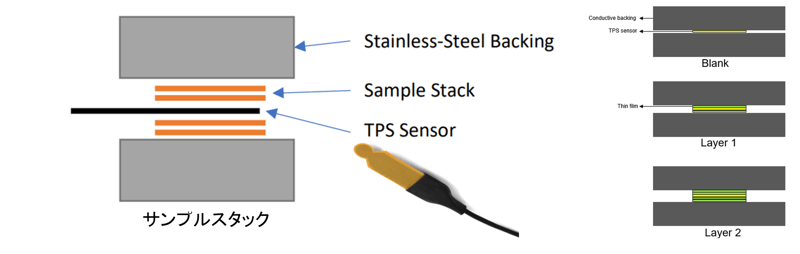

- サンプルの準備： 付箋紙サンプルを4枚（積層する枚数に依存）用意する。TPS Flexセンサーの両外面に１枚づつサンプルを配置（サンプルスタック）、さらにステンレス標準試料（Conductive backing）をその両面に設置する。その後、専用クランプ治具でサンプルスタックをセットし、しっかりと押し付けて保持、センサーとサンプルの密着性を良好にする。
各サンプルとも200℃付近から600℃にかけて4段階の減量が現れています。特に、300℃～400℃の減量率と発熱ピークにサンプル間の違いが見られ、ホールド時間が長いほど減量率が小さく、発熱ピークも小さくなっています。

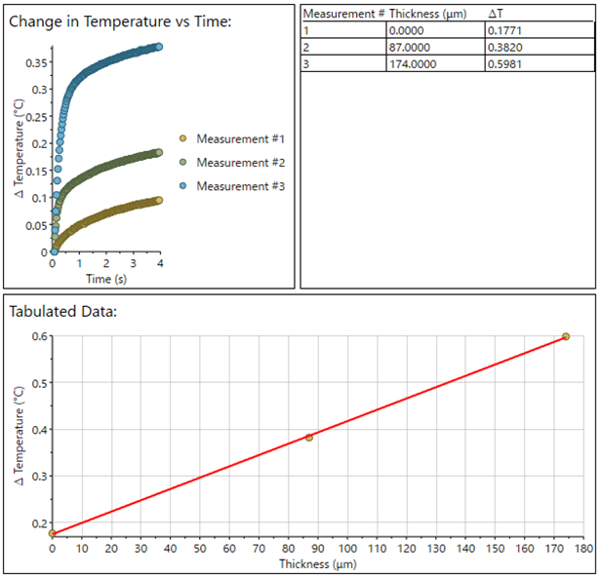

熱伝導率 λ W/mK
| 材質の種類 | 付箋紙 |
| 膜厚（μm） 無 | 87 |
| TPS Flexセンサー（薄膜ユーティリティ） | 0.1557 |
87μmの厚みをもつ付箋紙サンプルに対しても、TPS Flexセンサー（薄膜ユーティリティ）を用いることで、良好な熱伝導率値を簡便に評価できた。
