アプリケーションノート B-TA1063
はじめに
建材として使用されるセメント硬化体について、相対湿度変化に対する重量変化を測定しました。
測定・解析例
市販の普通ポルトランドセメント粉末と水を100：50（W/C=50%）に混合撹拌し、168時間（7日間）硬化させた硬化物から、約128mgのブロック（直径5mm、長さ3mm）を切り出したものをサンプルとして測定しました。相対湿度23℃において、20%、40%、60%、80%で各3hr保持し、さらに60%、40%、20%で各3h保持しました。

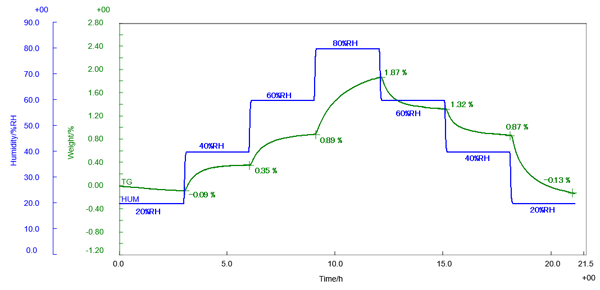

図 1 湿度変化に対する重量変化
20%RH 3hr保持では、初期状態からの乾燥による減量が見られました。その後、40%RH 3hr保持で0.44%の増量、40%RH～60%RH 3hr保持で0.54%、60%RH～80%RH 3hr保持では0.98%の増量が確認されました。なお、80%RHの場合は3hr保持では増量が一定とならない結果となりました。
湿度を段階的に低下させた場合には、80%RH～60%RH 3hr保持で0.55%、60%RH～40%RH 3hr保持で0.45%、40%RH～20%RH 3hr保持では1%の減量が現れています。
TG-DTAと水蒸気発生装置を組み合わせたシステムにより、セメントの種類や配合、さまざまな硬化条件に応じたセメント硬化体について、吸湿による増量や乾燥による減量を測定することが可能であり、セメントの特性評価に有効と考えられます。
