XHEMIS TX-3000V

VPDインテグレート全反射蛍光X線分析装置

超高速金属汚染マッピングと超高感度分析

最大300 mmウェーハに対応した次世代 TXRF

全反射蛍光X線分析法(TXRF)は、洗浄、リソグラフィ、エッチング、成膜など、半導体製造工程における金属汚染の測定に広く利用されています。

XHEMIS TX-3000

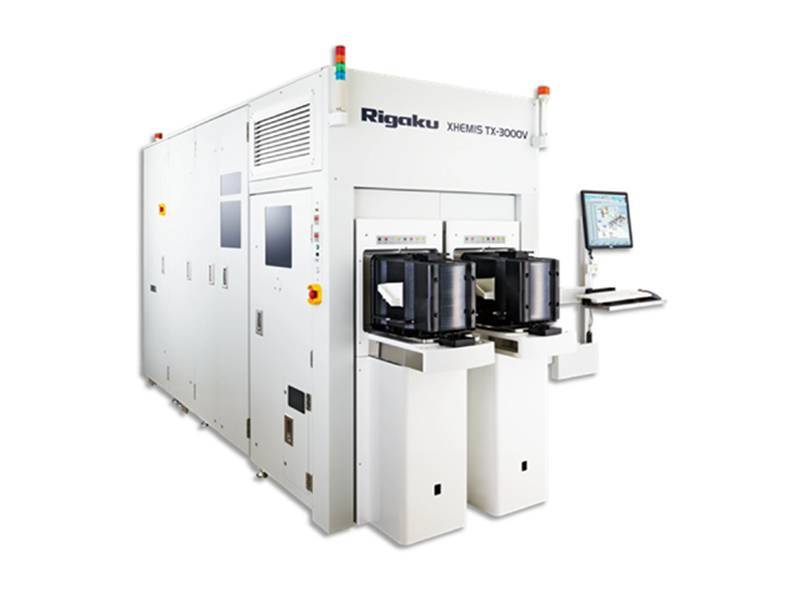

XHEMIS TX-3000V 概要

XHEMIS TX-3000Vは、従来の1ターゲット3ビーム方式に加え、3か所を同時測定できるマルチエレメント検出器を搭載。これにより高速スループットを実現し、NaからUまでの元素を高感度かつ効率的に分析できる最新鋭のTXRF装置です。

組込み一体型全自動VPD機能(VPD-TXRF)を搭載し、濃縮効果により超高感度分析が可能です。また親水性VPD機能によりSiC基板などのVPD-TXRF測定が可能です。



典型元素の検出限界(LLD)

検出限界LLD
(E10原子/cm²)
Al Fe Ni Cu
TXRF 25 0.1 0.1 0.15
VPD-TXRF 0.1 0.001 0.001 0.002

計測時間:1000秒

XHEMIS TX-3000V 特長

VPD処理とTXRF測定を同時並行で実行し、スループットを最大化
1E7 atoms/cm²の高感度分析が可能
マルチエレメント検出器により高速マッピング測定が可能(SWEEPING-TXRF測定時)
NaからUまで、幅広い元素の分析が可能
リガク独自の「 1ターゲット3ビーム方式」と「XYθステージ」により、ウェーハ全面の微量分析を高精度で実施
ウェーハ端部までの分析を可能にするゼロエッジ除外(ZEE-TXRF)や、ウェーハ裏面全自動測定(BAC-TXRF)によりウェーハ各部の包括的な汚染分析評価が可能
機械学習を活用した「スペクトル予測ソフトウェア」を組み合わせることで、さらに2倍のスループット向上
FOUP、SMIF、構成に対応し、大量生産ファブの多様なニーズに応える設計

XHEMIS TX-3000V 仕様

手法 蒸気相分解(VPD)を伴う全反射X線蛍光分析(TXRF)
用途 極微量元素niyoru表面汚染の測定
1E7原子/cm²の検出限界
マッピング速度の約3倍の改善
テクノロジー 統合された自動VPD準備、三重ビーム励起、および自動光学部品交換
主要コンポーネント 3検出器構成
高出力W対陰極X線源(9 kW回転対陰極)
軽元素、遷移元素、重元素に最適化された3つの励起エネルギー
XYθ試料ステージ
デュアルFOUPロードポート
特徴 フルウェーハマッピング(SWEEPING-TXRF)
ゼロエッジ除外(ZEE-TXRF)
最高感度のためのSiウェーハ用の統合された自動VPD前処理(VPD-TXRF)
デュアルFOUPロードポート
オプション バックサイド解析(BAC-TXRF)
GEM300ソフトウェア、E84/OHTサポート
空間情報を保持しながら感度を向上させるための蒸気相処理(VPT-TXRF)
親水性ウェーハ表面(例:SiC)用のVPD
本体寸法 1280 (W) x 3750 (D) x 2040 (H)
(モニターとシグナルタワーを除く)
測定結果 定量結果、スペクトルチャート、カラーコンターマップ、マッピングテーブル
