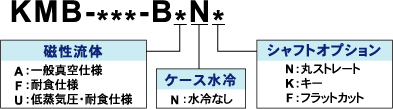

モデル名の説明
CADダウンロード
CADデータにつきましては弊社営業にお問い合わせ下さい。

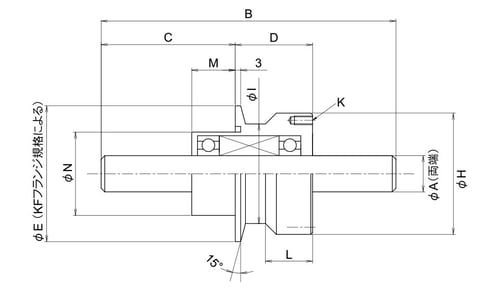

製品仕様
| KMB-006-B | KMB-010-B | |
|---|---|---|
| お引き合い | お引き合い | お引き合い |
| A [mm] | 6g6-0.004 -0.012 |
10g6-0.005 -0.014 |
| B [mm] | 72 | 112 |
| C [mm] | 37 | 50 |
| D [mm] | 22 | 37 |
| E [mm] | 40 | 55 |
| H [mm] | 33f7-0.025 -0.050 |
52f7-0.030 -0.060 |
| I [mm] | 20 | 43 |
| K | 4-M4PCD25 | 4-M6深10PCD42 |
| L [mm] | 5 | 18.5 |
| M [mm] | 15 | 20 |
| N [mm] | 20 | 34 |
| NW規格 | NW25 | NW40 |

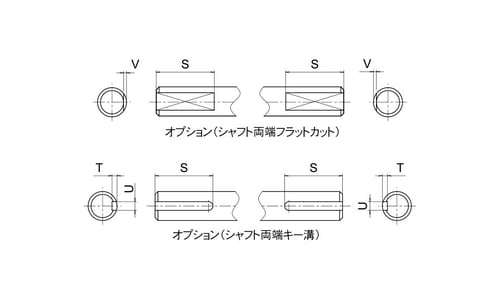

| シャフトオプション１ | キー溝(両端) | |
| S [mm] | 16 | |
| T [mm] | 2.5+0.1 0 |
|
| U [mm] | 4+0.040 0 |
|
| シャフトオプション２ | フラットカット(両端) | フラットカット(両端) |
| S [mm] | 10 | 15 |
| V [mm] | 0.5 | 1 |
| 最高回転数 [rpm] (＊１) (＊２) | 6400 | 3200 |
| 定格回転数 [rpm] (＊１) (＊３) | 4000 | 2600 |
| 許容アキシアル荷重 [N] (＊４) | 35 | 118 |
| 許容ラジアル荷重 [N] (＊５) | 35 | 118 |
| 質量 [kg] | 0.15 | 0.7 |
| 起動トルク [N・m] (＊１)(＊６) |
0.013 | 0.051 |
| 許容伝達トルク [N・m] | 1.4 | 9 |
(＊1)：一般真空仕様磁性流体（Aタイプ）を使用した場合の数値です。耐食仕様（Fタイプ）および低蒸気圧・耐食仕様（Uタイプ）の磁性流体を使用した場合は、別の数値となります。
(＊2)：シャフトに負荷がかかっていないときの許容回転数です。
(＊3)：許容ラジアル荷重をかけたときの許容回転数です。
(＊4)：磁性流体シールのシャフトの中心にかけることができる、最大のアキシアル荷重です。
ラジアル荷重との合成荷重がかかる場合、または荷重点がシャフトの中心からずれる場合は、磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。
(＊5)：磁性流体シールのシャフト端にかけることのできる、最大のラジアル荷重です。
アキシアル荷重との合成荷重がかかる場合、または荷重点がシャフト端より遠くにある場合は、磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。
(＊6)：起動トルクとは、回転始動時の最大負荷トルクのことを示します。これらは参考値であり、保証値ではありません。モータ選定の際の負荷トルクは、記載値の３倍を目安にご検討ください。
