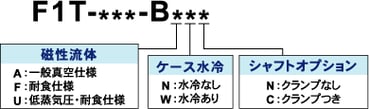

モデル名の説明
CADダウンロード
CADデータにつきましては弊社営業にお問い合わせ下さい。

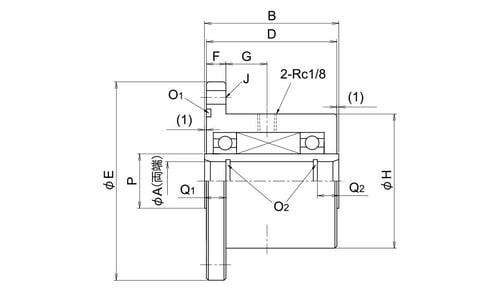

製品仕様
| 型式 | F1T-010-B | F1T-012-B | F1T-015-B | F1T-020-B | F1T-025-B | F1T-030-B | F1T-040-B | F1T-050-B | F1T-075-B |
|---|---|---|---|---|---|---|---|---|---|
| お引き合い | お引き合い | お引き合い | お引き合い | お引き合い | お引き合い | お引き合い | お引き合い | お引き合い | お引き合い |
| A [mm] | 10H7+0.015 0 |
12H7+0.018 0 |
15H7+0.018 0 |
20H7+0.021 0 |
25H7+0.021 0 |
30H7+0.021 0 |
40H7+0.025 0 |
50H7+0.025 0 |
75H7+0.030 0 |
| B [mm] | 60 | 60 | 69 | 63 | 65 | 71 | 72 | 84 | 94 |
| D [mm] | 58 | 58 | 67 | 61 | 63 | 69 | 70 | 82 | 92 |
| E [mm] | 74f7-0.030 -0.060 |
74f7-0.030 -0.060 |
84f7-0.036 -0.071 |
89f7-0.036 -0.071 |
104f7-0.036 -0.071 |
109f7-0.036 -0.071 |
119f7-0.036 -0.071 |
134f7-0.043 -0.082 |
168f7-0.043 -0.083 |
| F [mm] | 8 | 8 | 10 | 12 | 12 | 12 | 12 | 12 | 12 |
| H [mm] | 47 | 47 | 54 | 59 | 70 | 75 | 85 | 98 | 132 |
| J | 6-Φ6.5 PCD61 |
6-Φ6.5 PCD61 |
6-Φ9 PCD70 |
6-Φ9 PCD75 |
6-Φ9 PCD88 |
6-Φ9 PCD93 |
8-Φ9 PCD103 |
8-Φ9 PCD116 |
8-Φ9 PCD150 |
| O1 (使用Oリング) | G40 | G40 | G45 | G50 | G60 | G70 | G80 | G90 | G120 |
| O2 (使用Oリング) | S10 | S12 | S15 | S20 | S25 | S30 | S40 | S50 | S75 |
| P [mm] | 17 | 17 | 20 | 30 | 35 | 40 | 50 | 60 | 90 |
| Q1 [mm] | 7 | 7 | 7 | 8 | 8 | 9 | 10 | 10 | 11 |
| Q2 [mm] | 9 | 9 | 10 | 10 | 11 | 12 | 12 | 12 | 15 |
| 水冷オプション | 2-Rc1/8 | 2-Rc1/8 | 2-Rc1/8 | 2-Rc1/8 | 2-Rc1/8 | 2-Rc1/8 | 2-Rc1/8 | 2-Rc1/8 | 2-Rc1/8 |
| G [mm] | 20 | 20 | 22 | 17 | 18 | 21 | 21 | 22 | 22 |

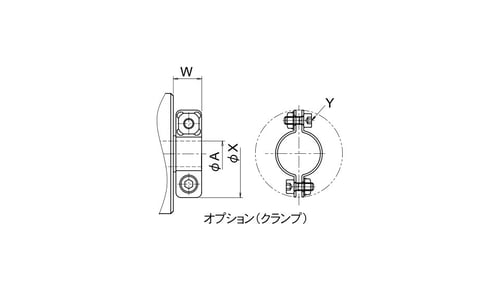

| シャフトオプション | クランプ | クランプ | クランプ | クランプ | クランプ | クランプ | クランプ | クランプ | クランプ |
| W [mm] | 11 | 11 | 11 | 13 | 15 | 15 | 15 | 15 | 19 |
| X [mm] | 35 | 37 | 40 | 45 | 57 | 61 | 73 | 83 | 109 |
| Y (六角穴付きボルト） | M4×10 | M4×10 | M4×10 | M4×10 | M6×12 | M6×12 | M6×16 | M6×16 | M8×20 |
| 最高回転数 [rpm] (＊１) (＊２) | 2200 | 2200 | 1900 | 1300 | 1100 | 1000 | 800 | 600 | 400 |
| 定格回転数 [rpm] (＊１) (＊３) | 2200 | 2200 | 1900 | 1300 | 1100 | 1000 | 800 | 600 | 400 |
| 許容アキシアル荷重 [N] (＊４) | 252 | 252 | 390 | 300 | 440 | 550 | 580 | 810 | 800 |
| 許容ラジアル荷重 [N] (＊５) | 252 | 252 | 390 | 300 | 440 | 550 | 580 | 810 | 800 |
| 質量 [kg] | 0.9 | 0.9 | 1.3 | 1.5 | 2 | 2.4 | 2.9 | 4.2 | 7.5 |
| 起動トルク [N・m] (＊１) (＊６) |
0.1 | 0.1 | 0.14 | 0.32 | 0.43 | 0.56 | 0.88 | 1.3 | 2.8 |
| 推奨シャフト径 [mm] (＊４) | 10f7-0.013 -0.028 |
12f7-0.016 -0.034 |
15f7-0.016 -0.034 |
20f7-0.020 -0.041 |
25f7-0.020 -0.041 |
30f7-0.020 -0.041 |
40f7-0.025 -0.050 |
50f7-0.025 -0.050 |
75f6-0.030 -0.049 |
(＊1)：一般真空仕様磁性流体（Aタイプ）を使用した場合の数値です。耐食仕様（Fタイプ）および低蒸気圧・耐食仕様（Uタイプ）の磁性流体を使用した場合は、別の数値となります。
(＊2)：シャフトに負荷がかかっていないときの許容回転数です。
(＊3)：許容ラジアル荷重をかけたときの許容回転数です。
(＊4)：磁性流体シールのシャフトの中心にかけることができる、最大のアキシアル荷重です。
ラジアル荷重との合成荷重がかかる場合、または荷重点がシャフトの中心からずれる場合は、磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。
(＊5)：磁性流体シールのシャフト端にかけることのできる、最大のラジアル荷重です。
アキシアル荷重との合成荷重がかかる場合、または荷重点がシャフト端より遠くにある場合は、磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。
(＊6)：起動トルクとは、回転始動時の最大負荷トルクのことを示します。これらは参考値であり、保証値ではありません。モータ選定の際の負荷トルクは、記載値の３倍を目安にご検討ください。
