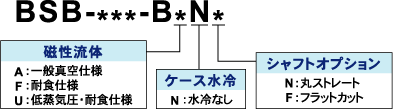

モデル名の説明
CADダウンロード
CADデータにつきましては弊社営業にお問い合わせ下さい。

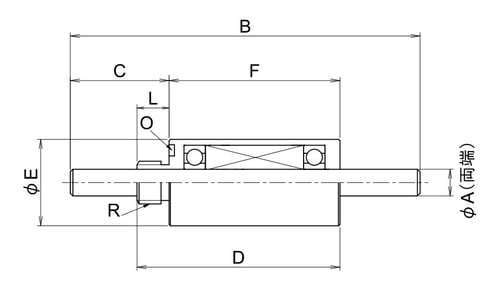

製品仕様
| BSB-004-B | BSB-005-B | BSB-006-B | BSB-008-B | |
|---|---|---|---|---|
| お引き合い | お引き合い | お引き合い | お引き合い | お引き合い |
| A [mm] | $4g6^{-0.004}_{-0.012}$ | $5g6^{-0.004}_{-0.012}$ | $6g6^{-0.004}_{-0.012}$ | $8g6^{-0.005}_{-0.014}$ |
| B [mm] | 60 | 64 | 72 | 85 |
| C [mm] | 17 | 19 | 20 | 23 |
| E [mm] | 17 | 17 | 24 | 29 |
| F [mm] | 33 | 33 | 39 | 46 |
| L [mm] | 7 | 7 | 7 | 7 |
| O (使用Oリング) | P10 | P10 | P14 | P18 |
| R | M8×1 | M8×1 | M12×1 | M14×1 |

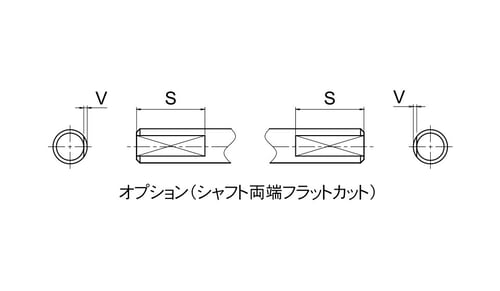

| シャフトオプション | フラットカット(両端) | フラットカット(両端) | フラットカット(両端) | フラットカット(両端) |
| S [mm] | 8 | 10 | 10 | 12 |
| V [mm] | 0.5 | 0.5 | 0.5 | 1 |
| 最高回転数 [rpm] (＊１) (＊２) | 7600 | 7600 | 6400 | 4800 |
| 定格回転数 [rpm] (＊１) (＊３) | 4000 | 4000 | 4000 | 4000 |
| 許容アキシアル荷重 [N] (＊４) | 12 | 22 | 35 | 72 |
| 許容ラジアル荷重 [N] (＊５) | 12 | 22 | 35 | 72 |
| 質量 [kg] | 0.06 | 0.06 | 0.15 | 0.26 |
| 起動トルク [N・m] (＊１)(＊６) |
0.009 | 0.009 | 0.013 | 0.022 |
| 許容伝達トルク [N・m] | 0.6 | 0.7 | 1.4 | 3.6 |
(＊1)：一般真空仕様磁性流体（Aタイプ）を使用した場合の数値です。耐食仕様（Fタイプ）および低蒸気圧・耐食仕様（Uタイプ）の磁性流体を使用した場合は、別の数値となります。
(＊2)：シャフトに負荷がかかっていないときの許容回転数です。(＊3)：許容ラジアル荷重をかけたときの許容回転数です。
(＊4)：磁性流体シールのシャフトの中心にかけることができる、最大のアキシアル荷重です。
ラジアル荷重との合成荷重がかかる場合、または荷重点がシャフトの中心からずれる場合は、磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。
(＊5)：磁性流体シールのシャフト端にかけることのできる、最大のラジアル荷重です。
アキシアル荷重との合成荷重がかかる場合、または荷重点がシャフト端より遠くにある場合は、磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。
(＊6)：起動トルクとは、回転始動時の最大負荷トルクのことを示します。これらは参考値であり、保証値ではありません。モータ選定の際の負荷トルクは、記載値の３倍を目安にご検討ください。
