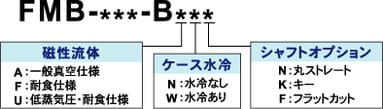

モデル名の説明
CADダウンロード
CADデータにつきましては弊社営業にお問い合わせ下さい。

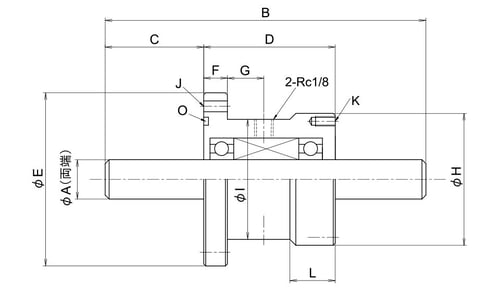

製品仕様
| FMB-010-B | FMB-012-B | FMB-015-B | |
|---|---|---|---|
| お引き合い | お引き合い | お引き合い | お引き合い |
| A [mm] | 10g6-0.005 -0.014 |
12g6-0.006 -0.017 |
15g6-0.006 -0.017 |
| B [mm] | 112 | 112 | 128 |
| C [mm] | 30 | 30 | 40 |
| D [mm] | 57 | 57 | 58 |
| E [mm] | 64f7-0.030 -0.060 |
64f7-0.030 -0.060 |
74f7-0.030 -0.060 |
| F [mm] | 8 | 8 | 8 |
| H [mm] | 52f7-0.030 -0.060 |
52f7-0.030 -0.060 |
56f7-0.030 -0.060 |
| I [mm] | 40 | 40 | 47 |
| J | 6-Φ6.5PCD54 | 6-Φ6.5PCD54 | 6-Φ6.5PCD61 |
| K | 4-M6深10PCD42 | 4-M6深10PCD42 | 4-M6深10PCD47 |
| L [mm] | 20 | 20 | 20 |
| O (使用Oリング) | G35 | G35 | G40 |
| 水冷オプション | 2-Rc1/8 | 2-Rc1/8 | 2-Rc1/8 |
| G [mm] | 19 | 19 | 20 |

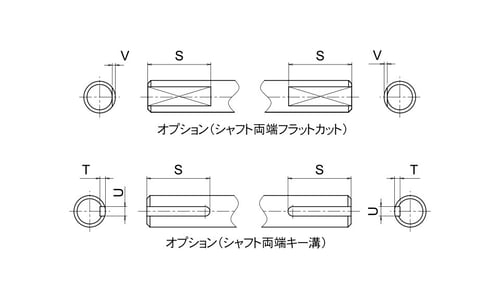

| シャフトオプション１ | キー溝(両端) | キー溝(両端) | キー溝(両端) |
| S [mm] | 16 | 19 | 26 |
| T [mm] | 2.5+0.1 0 |
2.5+0.1 0 |
3+0.1 0 |
| U [mm] | 4+0.040 0 |
4+0.040 0 |
5+0.040 0 |
| シャフトオプション２ | フラットカット(両端) | フラットカット(両端) | |
| S [mm] | 15 | 18 | |
| V [mm] | 1 | 1 | |
| 最高回転数 [rpm] (＊１) (＊２) | 3200 | 3200 | 2200 |
| 定格回転数 [rpm] (＊１) (＊３) | 2600 | 3200 | 2200 |
| 許容アキシアル荷重 [N] (＊４) | 118 | 137 | 141 |
| 許容ラジアル荷重 [N] (＊５) | 118 | 137 | 141 |
| 質量 [kg] | 0.8 | 0.8 | 1.1 |
| 起動トルク [N・m] (＊１) (＊６) |
0.051 | 0.051 | 0.1 |
| 許容伝達トルク [N・m] | 9 | 13 | 30 |
(＊1)：一般真空仕様磁性流体（Aタイプ）を使用した場合の数値です。耐食仕様（Fタイプ）および低蒸気圧・耐食仕様（Uタイプ）の磁性流体を使用した場合は、別の数値となります。
(＊2)：シャフトに負荷がかかっていないときの許容回転数です。
(＊3)：許容ラジアル荷重をかけたときの許容回転数です。
(＊4)：磁性流体シールのシャフトの中心にかけることができる、最大のアキシアル荷重です。
ラジアル荷重との合成荷重がかかる場合、または荷重点がシャフトの中心からずれる場合は、磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。
(＊5)：磁性流体シールのシャフト端にかけることのできる、最大のラジアル荷重です。
アキシアル荷重との合成荷重がかかる場合、または荷重点がシャフト端より遠くにある場合は、磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。
(＊6)：起動トルクとは、回転始動時の最大負荷トルクのことを示します。これらは参考値であり、保証値ではありません。モータ選定の際の負荷トルクは、記載値の３倍を目安にご検討ください。
