スタンダードシリーズ　F2B--B

シャフト径φ10㎜以上

真空側にハウジングケースが配置されているタイプです。省スペース化に。ベアリング両持ち仕様です。
シャフト径φ15㎜以上において、端面フラット加工は仕様外となります。

同じ仕様を持つ他のシリーズを表示するには、以下のオプションから選択してください。

ソリッドシャフト (シャフト付き)
シャフト径: 10, 12, 15, 20, 25, 30
ベアリング配置: 標準 (両側)
水冷: なし
シャフトの特徴: 丸ストレート, フラットカット, キー溝

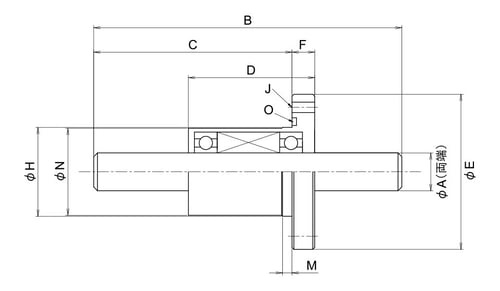

mechatronics_products_s_f2b-b-scheme1

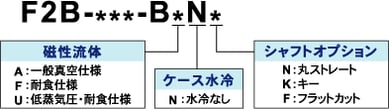

モデル名の説明

CADダウンロード

CADデータにつきましては弊社営業にお問い合わせ下さい。

製品仕様

	F2B-010-B	F2B-012-B	F2B-015-B	F2B-020-B	F2B-025-B	F2B-030-B
お引き合い	お引き合い	お引き合い	お引き合い	お引き合い	お引き合い	お引き合い
A [mm]	10g6^{-0.005 -0.014}	12g6^{-0.006 -0.017}	15g6^{-0.006 -0.017}	20g6^{-0.007 -0.020}	25g6^{-0.007 -0.020}	30g6^{-0.007 -0.020}
B [mm]	112	112	128	144	148	169
C [mm]	79	79	88	102	99	109
D [mm]	49	49	48	57	49	49
E [mm]	69	69	79	89	94	94
F [mm]	8	8	10	10	12	12
H [mm]	36f7^{-0.025 -0.050}	36f7^{-0.025 -0.050}	42f7^{-0.025 -0.050}	51f7^{-0.030 -0.060}	56f7^{-0.030 -0.060}	56f7^{-0.030 -0.060}
J	6-Φ6.5PCD58	6-Φ6.5PCD58	6-Φ6.5PCD66	6-Φ9PCD75	6-Φ9PCD80	6-Φ9PCD80
M [mm]	6	6	6	6	6	6
N [mm]	35	35	41	50	55	55
O	G40	G40	G45	G55	G60	G60

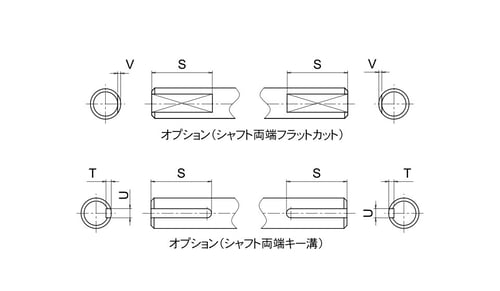

シャフトオプション１	キー溝(両端)	キー溝(両端)	キー溝(両端)	キー溝(両端)	キー溝(両端)	キー溝(両端)
S [mm]	16	19	26	31	36	46
T [mm]	2.5^+0.1 0	2.5^+0.1 0	3^+0.1 0	3.5^+0.1 0	4^+0.1 0	5^+0.1 0
U [mm]	4^+0.040 0	4^+0.040 0	5^+0.040 0	6^+0.040 0	8^+0.040 0	10^+0.040 0
シャフトオプション２	フラットカット(両端)	フラットカット(両端)
S [mm]	15	18
V [mm]	1	1
最高回転数 [rpm] (＊１) (＊２)	3200	3200	2200	1900	1300	1300
定格回転数 [rpm] (＊１) (＊３)	2600	3200	2200	1900	1300	1300
許容アキシアル荷重 [N] (＊４)	118	137	141	213	115	140
許容ラジアル荷重 [N] (＊５)	118	137	141	213	115	140
質量 [kg]	0.7	0.7	1	1.5	1.8	2.1
起動トルク [N・m] (＊１)(＊６)	0.051	0.051	0.1	0.14	0.32	0.32
許容伝達トルク [N・m]	9	13	30	60	140	210

(＊1)：一般真空仕様磁性流体（Aタイプ）を使用した場合の数値です。耐食仕様（Fタイプ）および低蒸気圧・耐食仕様（Uタイプ）の磁性流体を使用した場合は、別の数値となります。

(＊2)：シャフトに負荷がかかっていないときの許容回転数です。

(＊3)：許容ラジアル荷重をかけたときの許容回転数です。

(＊4)：磁性流体シールのシャフトの中心にかけることができる、最大のアキシアル荷重です。
ラジアル荷重との合成荷重がかかる場合、または荷重点がシャフトの中心からずれる場合は、磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。

(＊5)：磁性流体シールのシャフト端にかけることのできる、最大のラジアル荷重です。
アキシアル荷重との合成荷重がかかる場合、または荷重点がシャフト端より遠くにある場合は、磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。

(＊6)：起動トルクとは、回転始動時の最大負荷トルクのことを示します。これらは参考値であり、保証値ではありません。モータ選定の際の負荷トルクは、記載値の３倍を目安にご検討ください。

標準製品の共通仕様

耐真空	1.0x10^-6Pa
リーク量（He）	9.9×10^-11Pa・m³/sec 以下
使用雰囲気（＊１）	真空中・不活性ガス中・腐食性ガス中
使用材質	ハウジング	SUS 304
	シャフト	SUS 630
	ボールピース	SUS 630
	ベアリング	SUJ2
	Ｏリング	FKM
	ベアリング潤滑	真空側：フッ素系真空グリース大気側：防錆剤入り汎用グリース
標準附属品（＊２）	Ｏリングワッシャおよびナット（ＬＳＢシリーズ）

(＊１)：腐食性ガスのご使用の場合は、耐食仕様または低蒸気圧・耐食仕様の磁性流体をご指定ください。
また、ガスの種類および使用環境によっては、別途対応する必要がございます。弊社営業まで使用環境をご連絡お願いいたします。
(＊２)：付属Ｏリングサイズは各機種の詳細ページにございます。
また、LSBシリーズには取り付け用ワッシャおよびナットが付属いたします。
