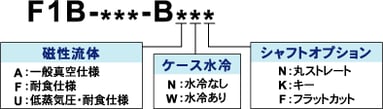

モデル名の説明
CADダウンロード
CADデータにつきましては弊社営業にお問い合わせ下さい。

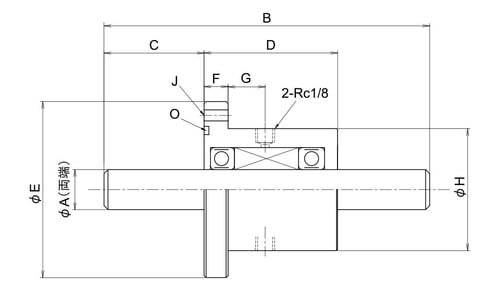

製品仕様
| F1B-010-B | F1B-012-B | F1B-015-B | F1B-020-B | F1B-025-B | F1B-030-B | |
|---|---|---|---|---|---|---|
| お引き合い | お引き合い | お引き合い | お引き合い | お引き合い | お引き合い | お引き合い |
| A [mm] | 10g6-0.005 -0.014 |
12g6-0.006 -0.017 |
15g6-0.006 -0.017 |
20g6-0.007 -0.020 |
25g6-0.007 -0.020 |
30g6-0.007 -0.020 |
| B [mm] | 112 | 112 | 128 | 144 | 148 | 169 |
| C [mm] | 30 | 30 | 40 | 45 | 50 | 60 |
| D [mm] | 57 | 57 | 58 | 67 | 61 | 61 |
| E [mm] | 64f7-0.030 -0.060 |
64f7-0.030 -0.060 |
74f7-0.030 -0.060 |
84f7-0.036 -0.071 |
89f7-0.036 -0.071 |
89f7-0.036 -0.071 |
| F [mm] | 8 | 8 | 8 | 10 | 12 | 12 |
| H [mm] | 40 | 40 | 47 | 54 | 59 | 59 |
| J | 6-Φ6.5PCD54 | 6-Φ6.5PCD54 | 6-Φ6.5PCD61 | 6-Φ9PCD70 | 6-Φ9PCD75 | 6-Φ9PCD75 |
| O (使用Oリング) | G35 | G35 | G40 | G45 | G50 | G50 |
| 水冷オプション | 2-Rc1/8 | 2-Rc1/8 | 2-Rc1/8 | 2-Rc1/8 | 2-Rc1/8 | 2-Rc1/8 |
| G [mm] | 19 | 19 | 20 | 22 | 17 | 17 |

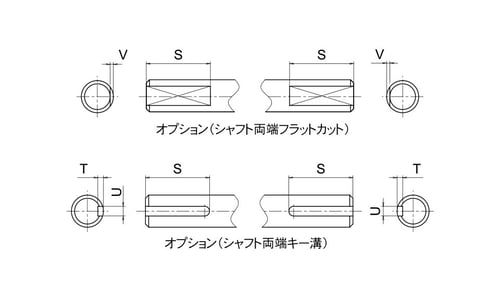

| シャフトオプション1 | キー溝(両端) | キー溝(両端) | キー溝(両端) | キー溝(両端) | キー溝(両端) | キー溝(両端) |
| S [mm] | 16 | 19 | 26 | 31 | 36 | 46 |
| T [mm] | 2.5+0.1 0 |
2.5+0.1 0 |
2.5+0.1 0 |
3+0.1 0 |
4+0.1 0 |
5+0.1 0 |
| U [mm] | 4+0.040 0 |
4+0.040 0 |
5+0.040 0 |
6+0.040 0 |
8+0.040 0 |
10+0.040 0 |
| シャフトオプション2 | フラットカット(両端) | フラットカット(両端) | ||||
| S [mm] | 15 | 18 | ||||
| V [mm] | 1 | 1 | ||||
| 最高回転数 [rpm] (*1) (*2) (水冷時) |
3200 | 3200 | 2200 | 1900 | 1300 | 1300 |
| 定格回転数 [rpm] (*1) (*3) (水冷時) |
2600 | 3200 | 2200 | 1900 | 1300 | 1300 |
| 許容アキシアル荷重 [N] (*4) | 118 | 137 | 141 | 213 | 115 | 140 |
| 許容ラジアル荷重 [N] (*5) | 118 | 137 | 141 | 213 | 115 | 140 |
| 質量 [kg] | 0.7 | 0.7 | 1 | 1.5 | 1.9 | 2.2 |
| 起動トルク [N・m](*1)(*6) | 0.051 | 0.051 | 0.1 | 0.14 | 0.32 | 0.32 |
| 許容伝達トルク [N・m] | 9 | 13 | 30 | 60 | 140 | 210 |
(*1):一般真空仕様磁性流体(Aタイプ)を使用した場合の数値です。耐食仕様(Fタイプ)および低蒸気圧・耐食仕様(Uタイプ)の磁性流体を使用した場合は、別の数値となります。
(*2):シャフトに負荷がかかっていないときの許容回転数です。
(*3):許容ラジアル荷重をかけたときの許容回転数です。
(*4):磁性流体シールのシャフトの中心にかけることができる、最大のアキシアル荷重です。
ラジアル荷重との合成荷重がかかる場合、または荷重点がシャフトの中心からずれる場合は、磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。
(*5):磁性流体シールのシャフト端にかけることのできる、最大のラジアル荷重です。
アキシアル荷重との合成荷重がかかる場合、または荷重点がシャフト端より遠くにある場合は、 磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。
(*6):起動トルクとは、回転始動時の最大負荷トルクのことを示します。これらは参考値であり、保証値ではありません。モータ選定の際の負荷トルクは、記載値の3倍を目安にご検討ください。
標準製品の共通仕様
| 耐真空 | 1.0x10-6Pa | |
|---|---|---|
| リーク量(He) | 9.9×10-11Pa・m3/sec 以下 | |
| 使用雰囲気(*1) | 真空中・不活性ガス中・腐食性ガス中 | |
| 使用材質 | ハウジング | SUS 304 |
| シャフト | SUS 630 | |
| ボールピース | SUS 630 | |
| ベアリング | SUJ2 | |
| Oリング | FKM | |
| ベアリング潤滑 | 真空側:フッ素系真空グリース 大気側:防錆剤入り汎用グリース |
|
| 標準附属品(*2) | Oリング ワッシャおよびナット(LSBシリーズ) |
|
また、ガスの種類および使用環境によっては、別途対応する必要がございます。弊社営業まで使用環境をご連絡お願いいたします。
(*2):付属Oリングサイズは各機種の詳細ページにございます。
また、LSBシリーズには取り付け用ワッシャおよびナットが付属いたします。
