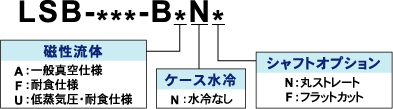

モデル名の説明
CADダウンロード
CADデータにつきましては弊社営業にお問い合わせ下さい。

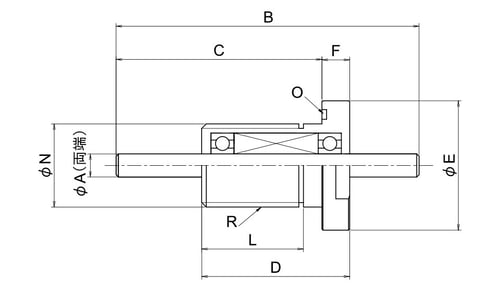

製品仕様
| LSB-004-B | LSB-005-B | LSB-006-B | LSB-008-B | |
|---|---|---|---|---|
| お引き合い | お引き合い | お引き合い | お引き合い | お引き合い |
| A [mm] | 4g6-0.004 -0.012 |
5g6-0.004 -0.012 |
6g6-0.004 -0.012 |
8g6-0.005 -0.014 |
| B [mm] | 60 | 64 | 72 | 85 |
| C [mm] | 42 | 44 | 49 | 59 |
| D [mm] | 24 | 24 | 27 | 35 |
| F [mm] | 8 | 8 | 10 | 10 |
| E [mm] | 29 | 29 | 31 | 41 |
| L [mm] | 18 | 18 | 21 | 29 |
| N [mm] | 18f7-0.016 -0.034 |
18f7-0.016 -0.034 |
20f7-0.020 -0.041 |
28f7-0.020 -0.041 |
| O (使用Oリング) | P20 | P20 | P22 | G30 |
| R | M18×1.5 | M18×1.5 | M20×1.5 | M28×1.5 |

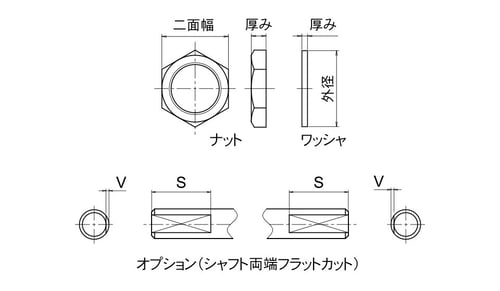

| 付属品 | ||||
| ナット (二面幅×厚み) | 24×8 | 24×8 | 27×8 | 36×8 |
| ワッシャ (外径×厚み） | Φ27×3 | Φ27×3 | Φ30×3 | Φ41×3 |
| シャフトオプション | フラットカット(両端) | フラットカット(両端) | フラットカット(両端) | フラットカット(両端) |
| S [mm] | 8 | 10 | 10 | 12 |
| V [mm] | 0.5 | 0.5 | 0.5 | 1 |
| 最高回転数 [rpm] (＊１) (＊２) | 7600 | 7600 | 6400 | 4800 |
| 定格回転数 [rpm] (＊１) (＊３) | 4000 | 4000 | 4000 | 4000 |
| 許容アキシアル荷重 [N] (＊４) | 12 | 22 | 35 | 72 |
| 許容ラジアル荷重 [N] (＊５) | 12 | 22 | 35 | 72 |
| 質量 [kg] | 0.08 | 0.09 | 0.14 | 0.29 |
| 起動トルク [N・m] (＊１) (＊６) | 0.009 | 0.009 | 0.013 | 0.022 |
| 許容伝達トルク [N・m] | 0.6 | 0.7 | 1.4 | 3.6 |
(＊1)：一般真空仕様磁性流体（Aタイプ）を使用した場合の数値です。耐食仕様（Fタイプ）および低蒸気圧・耐食仕様（Uタイプ）の磁性流体を使用した場合は、別の数値となります。
(＊2)：シャフトに負荷がかかっていないときの許容回転数です。
(＊3)：許容ラジアル荷重をかけたときの許容回転数です。
(＊4)：磁性流体シールのシャフトの中心にかけることができる、最大のアキシアル荷重です。
ラジアル荷重との合成荷重がかかる場合、または荷重点がシャフトの中心からずれる場合は、磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。
(＊5)：磁性流体シールのシャフト端にかけることのできる、最大のラジアル荷重です。
アキシアル荷重との合成荷重がかかる場合、または荷重点がシャフト端より遠くにある場合は、 磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。
