カンチレバーシリーズ CMB-***-C***
コンフラットフランジタイプとなります。モーターマウント用タップ穴加工が施されております。モーターが手軽に接続できます。
シャフト径φ15㎜以上において、端面フラット加工は仕様外となります。
同じ仕様を持つ他のシリーズを表示するには、以下のオプションから選択してください。
- ソリッドシャフト（シャフト付き）
- シャフト径: 10, 12, 15
- ベアリング配置: カンチレバー（片側）
- 水冷: あり
- シャフトの特徴: ラウンドストレート, フラットカット, キー溝

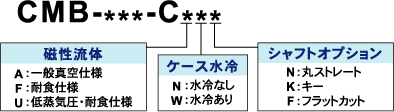

モデル名の説明
CADダウンロード
CADデータにつきましては弊社営業にお問い合わせ下さい。

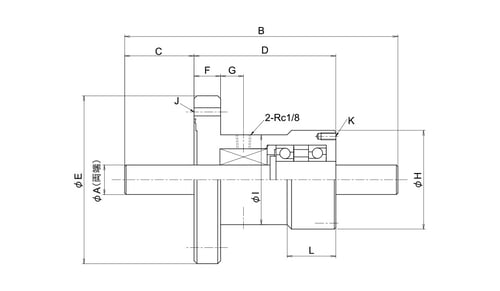

製品仕様
| CMB-010-C | CMB-012-C | CMB-015-C | |
|---|---|---|---|
| Inqお引き合い | お引き合い | お引き合い | お引き合い |
| A [mm] | $10g6^{-0.005}_{-0.014}$ | $12g6^{-0.006}_{-0.017}$ | $15g6^{-0.006}_{-0.017}$ |
| B [mm] | 153 | 153 | 179 |
| C [mm] | 45 | 45 | 55 |
| D [mm] | 83 | 83 | 94 |
| E [mm] | 69.5 | 69.5 | 114 |
| F [mm] | 13 | 13 | 18 |
| H [mm] | $52f7^{-0.030}_{-0.060}$ | $52f7^{-0.030}_{-0.060}$ | $56f7^{-0.030}_{-0.060}$ |
| I [mm] | 44 | 44 | 56 |
| J | 6-Φ6.6PCD58.7 | 6-Φ6.6PCD58.7 | 8-Φ8.4PCD92.1 |
| K | 4-M6深10PCD42 | 4-M6深10PCD42 | 4-M6深10PCD47 |
| L [mm] | 20 | 20 | |
| ICF規格 | ICF70 | ICF70 | ICF114 |
| 水冷オプション | 2-Rc1/8 | 2-Rc1/8 | 2-Rc1/8 |
| G [mm] | 11 | 11 | 11 |

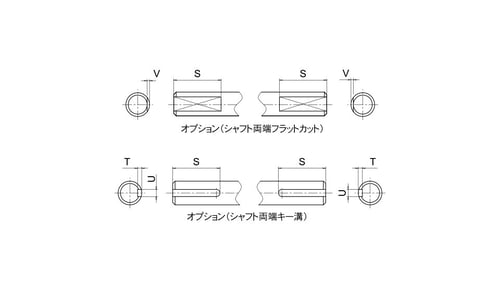

| シャフトオプション１ | キー溝(両端) | キー溝(両端) | キー溝(両端) |
| S [mm] | 16 | 19 | 26 |
| T [mm] | $2.5^{+0.1}_{0}$ | $2.5^{+0.1}_{0}$ | $3^{+0.1}_{0}$ |
| U [mm] | $4^{+0.040}_{0}$ | $4^{+0.040}_{0}$ | $5^{+0.040}_{0}$ |
| シャフトオプション２ | フラットカット(両端) | フラットカット(両端) | |
| S [mm] | 15 | 18 | |
| V [mm] | 1 | 1 | |
| 最高回転数 [rpm] (＊１) (＊２) (水冷時) |
4800（16000） | 4800（16000） | 3400（11000） |
| 定格回転数 [rpm] (＊１) (＊３) (水冷時) |
1700 | 2100（2500） | 2600 |
| 許容アキシアル荷重 [N] (＊４) | 29 | 29 | 29 |
| 許容ラジアル荷重 [N] (＊５) | 45 | 64 | 69 |
| 質量 [kg] | 1.3 | 1.3 | |
| 起動トルク [N・m] (＊１) (＊６) | 0.054 | 0.054 | 0.11 |
| 許容伝達トルク [N・m] | 9 | 13 | 30 |
(＊1)：一般真空仕様磁性流体（Aタイプ）を使用した場合の数値です。耐食仕様（Fタイプ）および低蒸気圧・耐食仕様（Uタイプ）の磁性流体を使用した場合は、別の数値となります。
(＊2)：シャフトに負荷がかかっていないときの許容回転数です。
(＊3)：許容ラジアル荷重をかけたときの許容回転数です。
(＊4)：磁性流体シールのシャフトの中心にかけることができる、最大のアキシアル荷重です。
ラジアル荷重との合成荷重がかかる場合、または荷重点がシャフトの中心からずれる場合は、磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。
(＊5)：磁性流体シールのシャフト端にかけることのできる、最大のラジアル荷重です。
アキシアル荷重との合成荷重がかかる場合、または荷重点がシャフト端より遠くにある場合は、磁性流体シールお引き合いフォームに荷重条件を記入してご連絡ください。
(＊6)：起動トルクとは、回転始動時の最大負荷トルクのことを示します。これらは参考値であり、保証値ではありません。モータ選定の際の負荷トルクは、記載値の３倍を目安にご検討ください。
